Описание
Фазово-контрастное устройство для Микромед 3 LED M предназначается для исследования малоконтрастных объектов, не видимых в микроскоп при наблюдении по методу светлого поля.

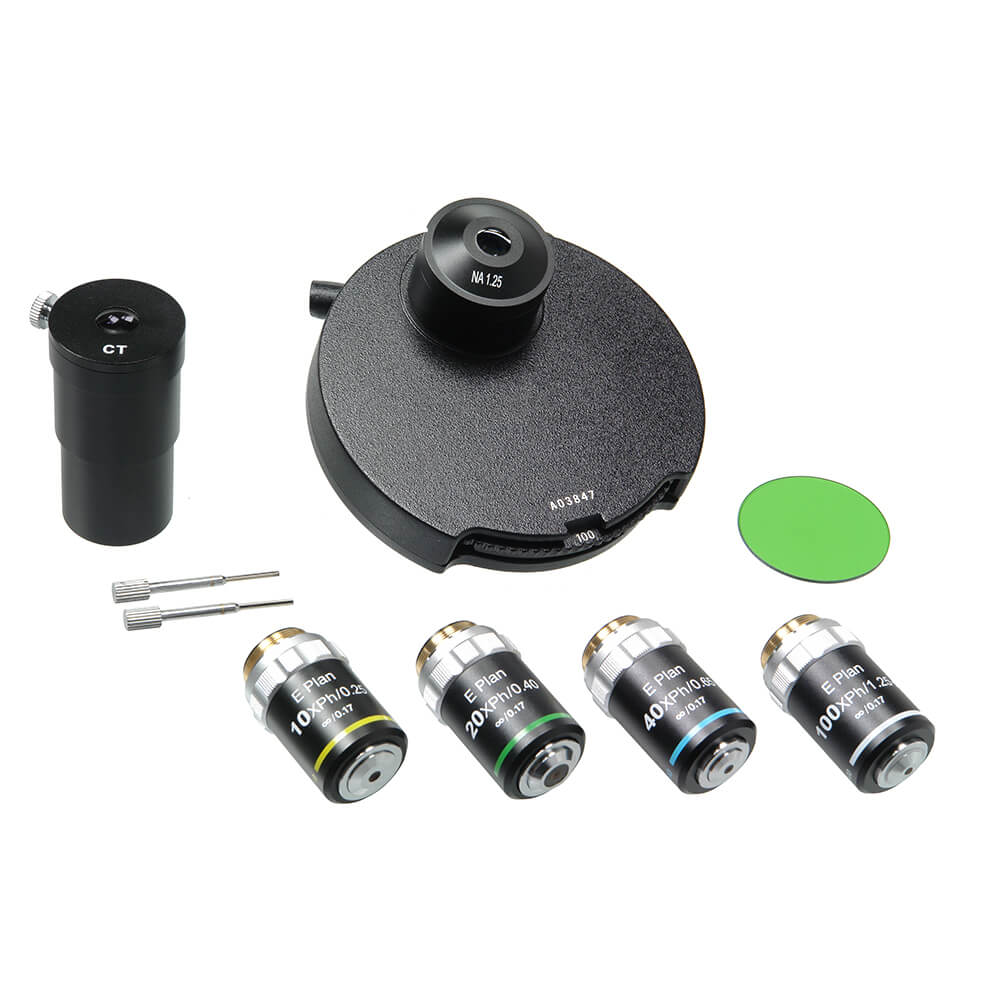

Основными частями устройства являются фазовый конденсор, фазовые объективы и вспомогательный микроскоп.
Крепление фазового конденсора типа "ласточкин хвост".
В комплект входят фазовые объективы-планахроматы 10х/0,25; 20/х0,40; 40х/0,65; 100х/1,25. Объективы рассчитаны на длину тубуса "бесконечность" и толщину покровного стекла 0,17 мм
Принцип действия устройства основан на методе фазового контраста, позволяющем наблюдать неокрашенные малоконтрастные препараты.

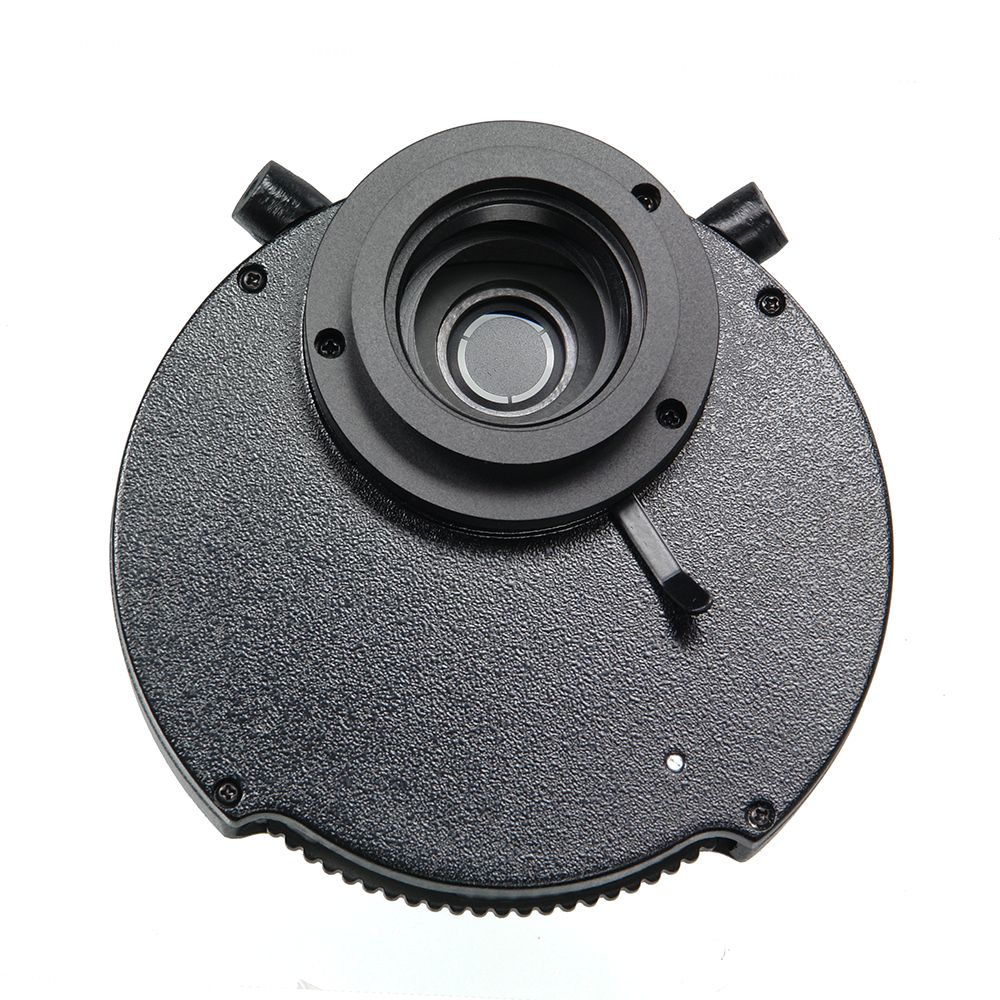

Конденсор может быть использован для наблюдения обычным способом; для этого под револьверным диском имеется ирисовая диафрагма, а в диске револьвера, кроме кольцевых диафрагм, имеется свободное отверстие для пропускания всего пучка света.
Фазовый конденсор вставляется в кольцо кронштейна конденсора микроскопа вместо обычного светлопольного конденсора.
Смена кольцевых диафрагм, в зависимости от применяемого объектива, производится поворотом револьверного диска за накатанную часть до фиксации, причем в окне кожуха конденсора должна появиться цифра, соответствующая увеличению применяемого объектива или буквы «BF», соответствующие свободному отверстию. Вспомогательный микроскоп применяется при центрировке изображения кольцевой диафрагмы конденсора относительно фазового кольца объектива.
Фазово-контрастная микроскопия - это метод исследования, основанный на получении с помощью специальных приспособлений контрастного изображения различающихся по плотности структур бесцветных прозрачных микрообъектов (например, живых микроорганизмов и тканевых культур). При прохождении пучка света через неокрашенный объект изменяется лишь фаза колебания световой волны, что не воспринимается человеческим глазом. Чтобы изображение стало контрастным, необходимо превратить фазовые изменения световой волны в видимые амплитудные. Это достигается с помощью фазово-контрастного конденсора и фазового объектива.
Характеристики
-
ПроизводительМикромед
-
Размер упаковки295х205х130 мм
-
Вес с упаковкой1.24 кг
-
Кратность объективов-планахроматов10х/0,25; 20/х0,40; 40х/0,65; 100х/1,25.
-
Длина тубуса"бесконечность"
-
Толщина покровного стекла0,17 мм
