Описание
Области применения

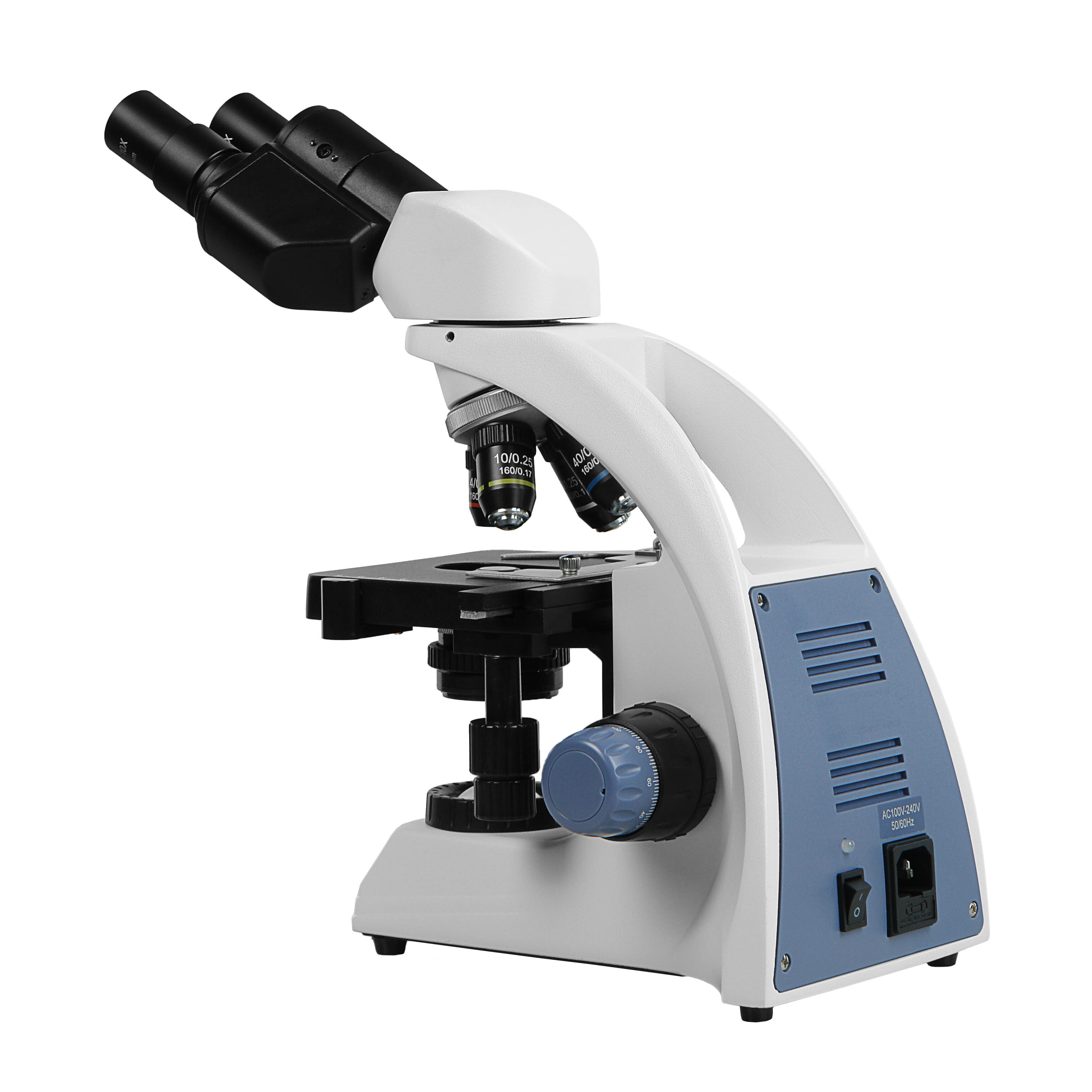

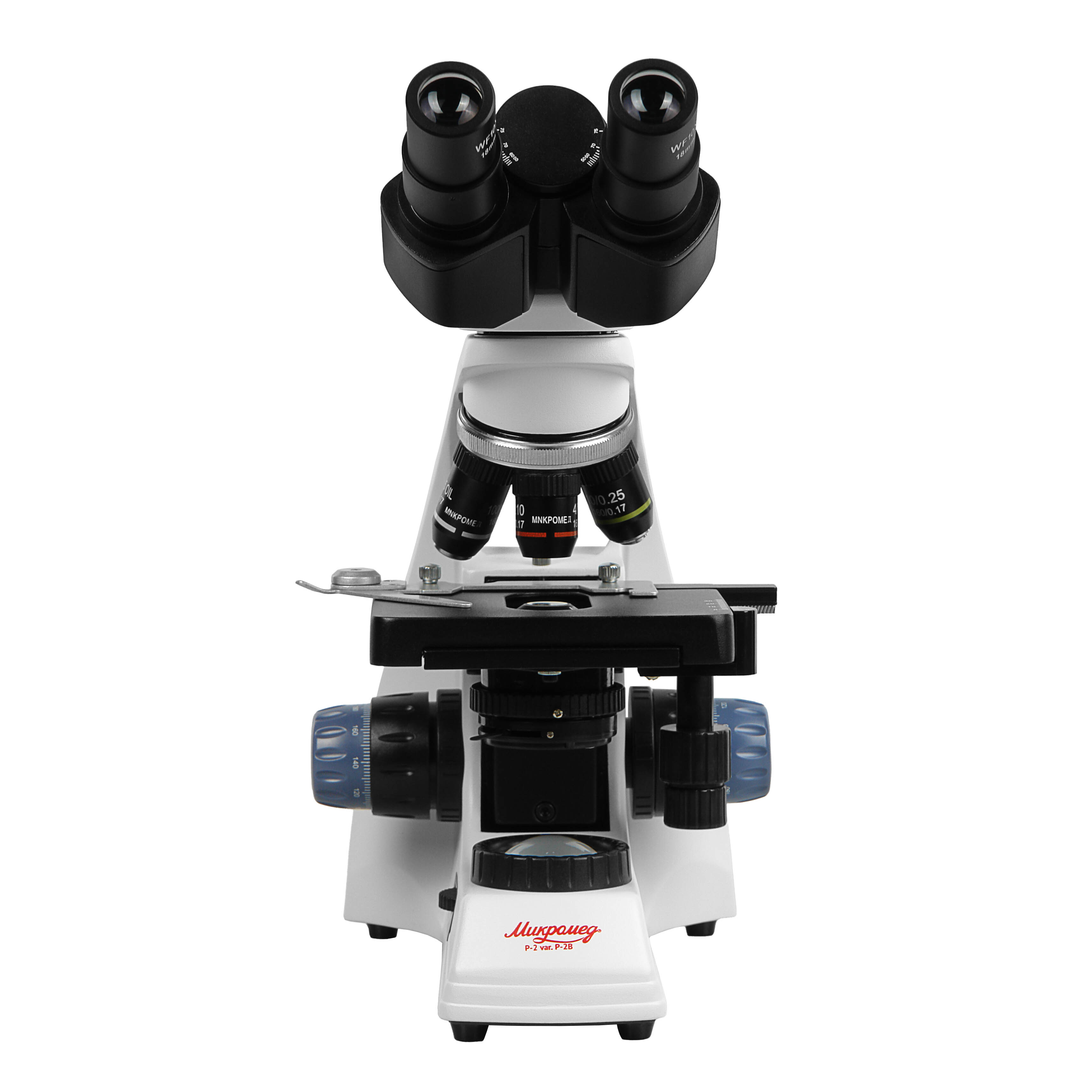

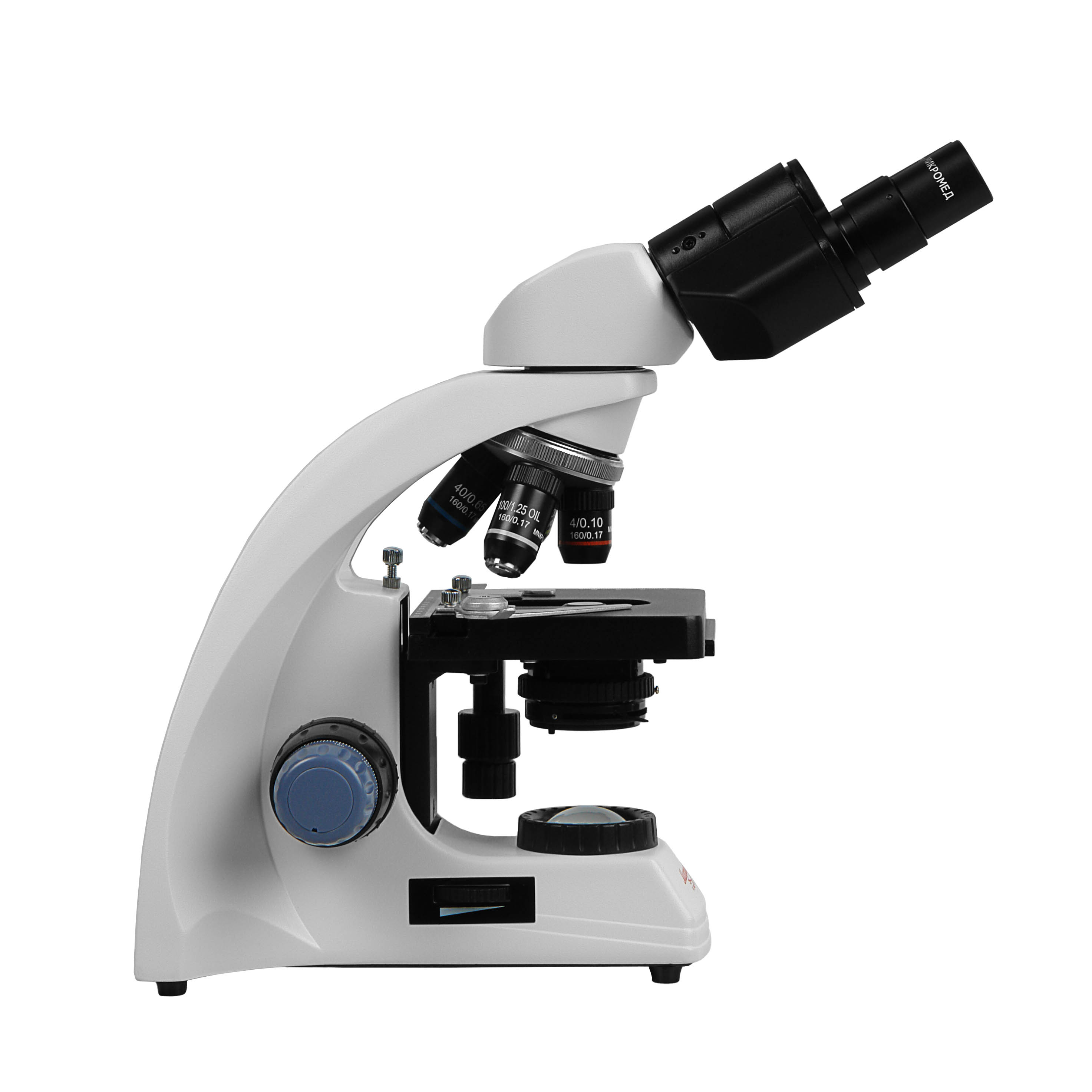

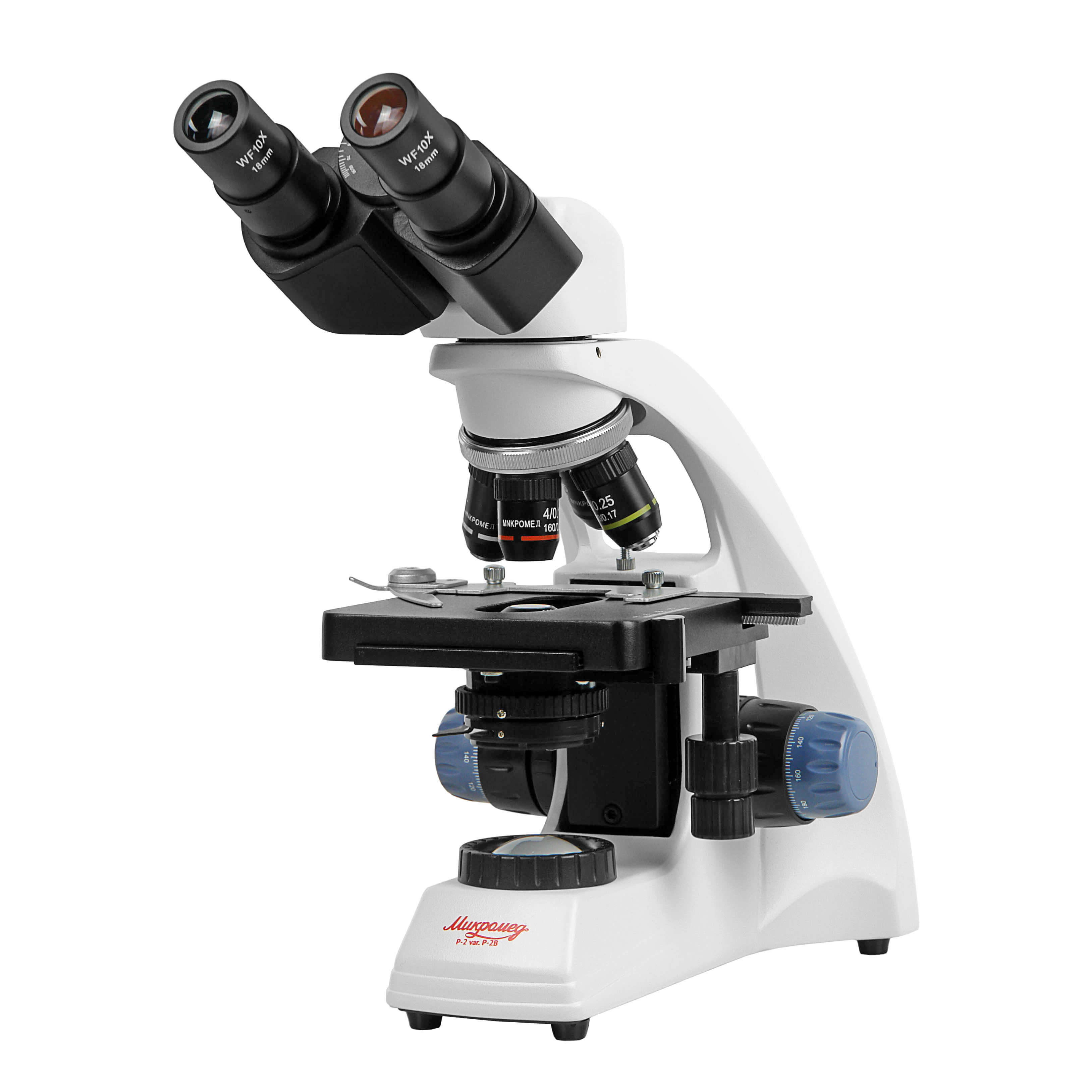

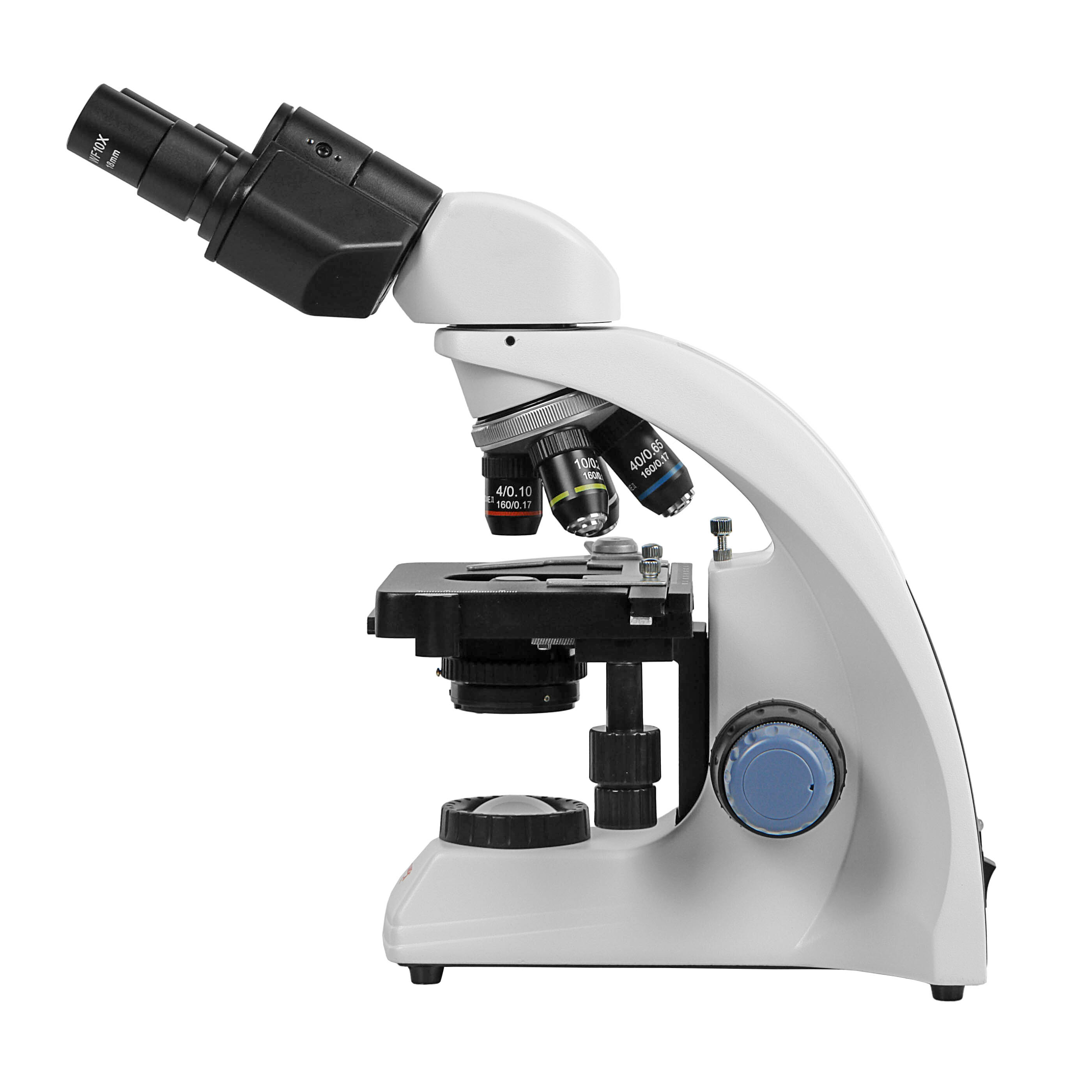

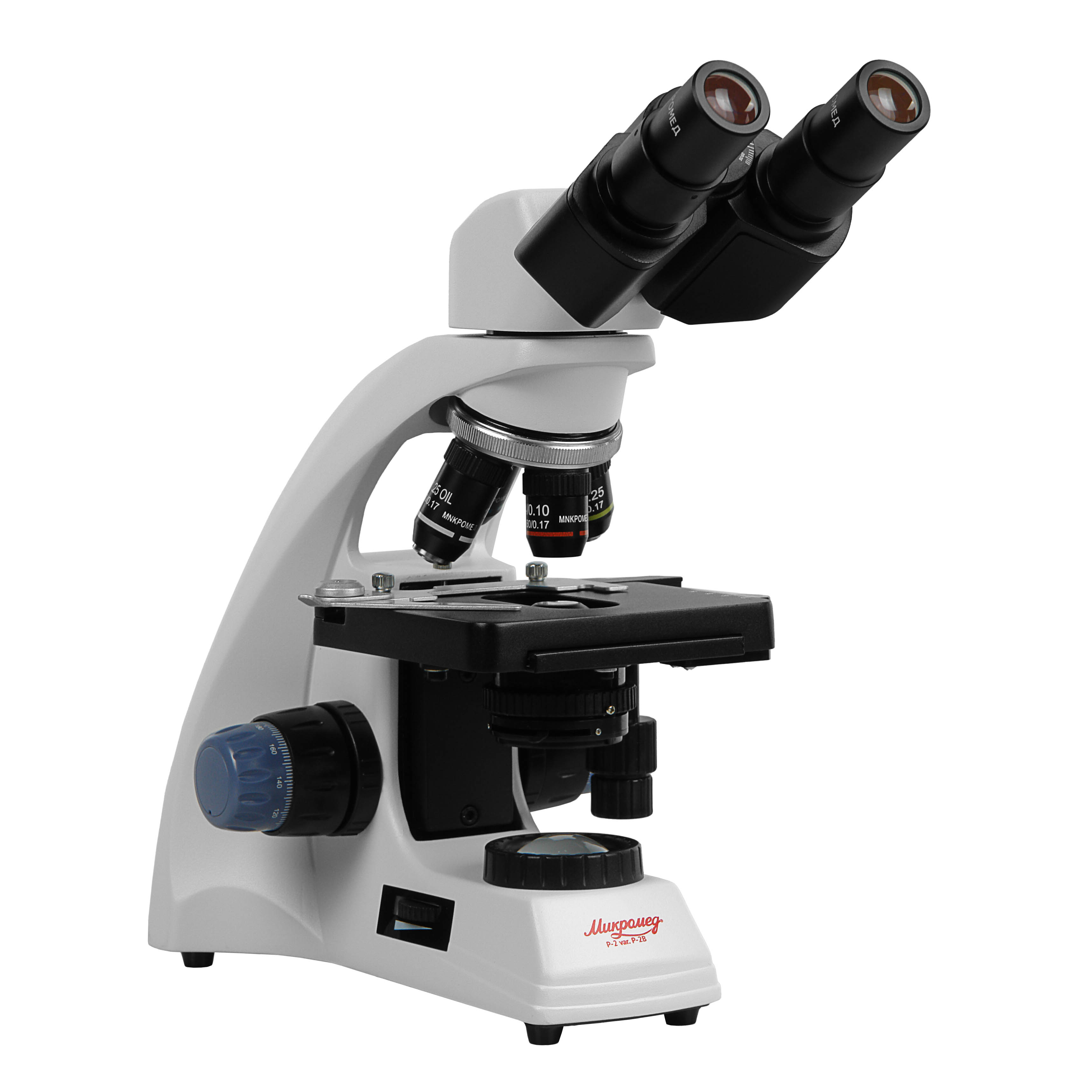

Бинокулярный микроскоп Микромед Р-2В предназначен для исследований по методу светлого поля в проходящем свете и в отраженном свете при использовании дополнительных осветителей. Микроскоп широко применяется в разнообразных областях биологии для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды, криминалистике. Благодаря доступной цене и надежности микроскоп используется в высших и средних специальных учебных учреждениях, а также при самостоятельных занятиях в домашних условиях.Микроскоп входит в линейку биологических микроскопов Микромед, заслуживших высокую репутацию благодаря высокому качеству оптических и механических деталей, точной сборке и настройке каждого микроскопа.
Оптическая система
Микроскоп Микромед Р-2В спроектирован на длину тубуса 160 мм. Оптическая система микроскопа включает в себя визуальную насадку с окулярным тубусом, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства с откидным держателем светофильтров.
Объективы и окуляры
В комплект микроскопа Р-2В входят объективы с ахроматической коррекцией 4х, 10х, 40х и100х OIL для исследования с масляной иммерсией. Объективы имеют парфокальную высоту
45 мм и установочный стандарт DIN. Объективы расположены на револьверном устройстве, что обеспечивает быструю смену увеличений при исследованиях. Объективы 40х и 100х имеют подпружиненные оправы, что препятствует повреждению объектива и исследуемого образца.

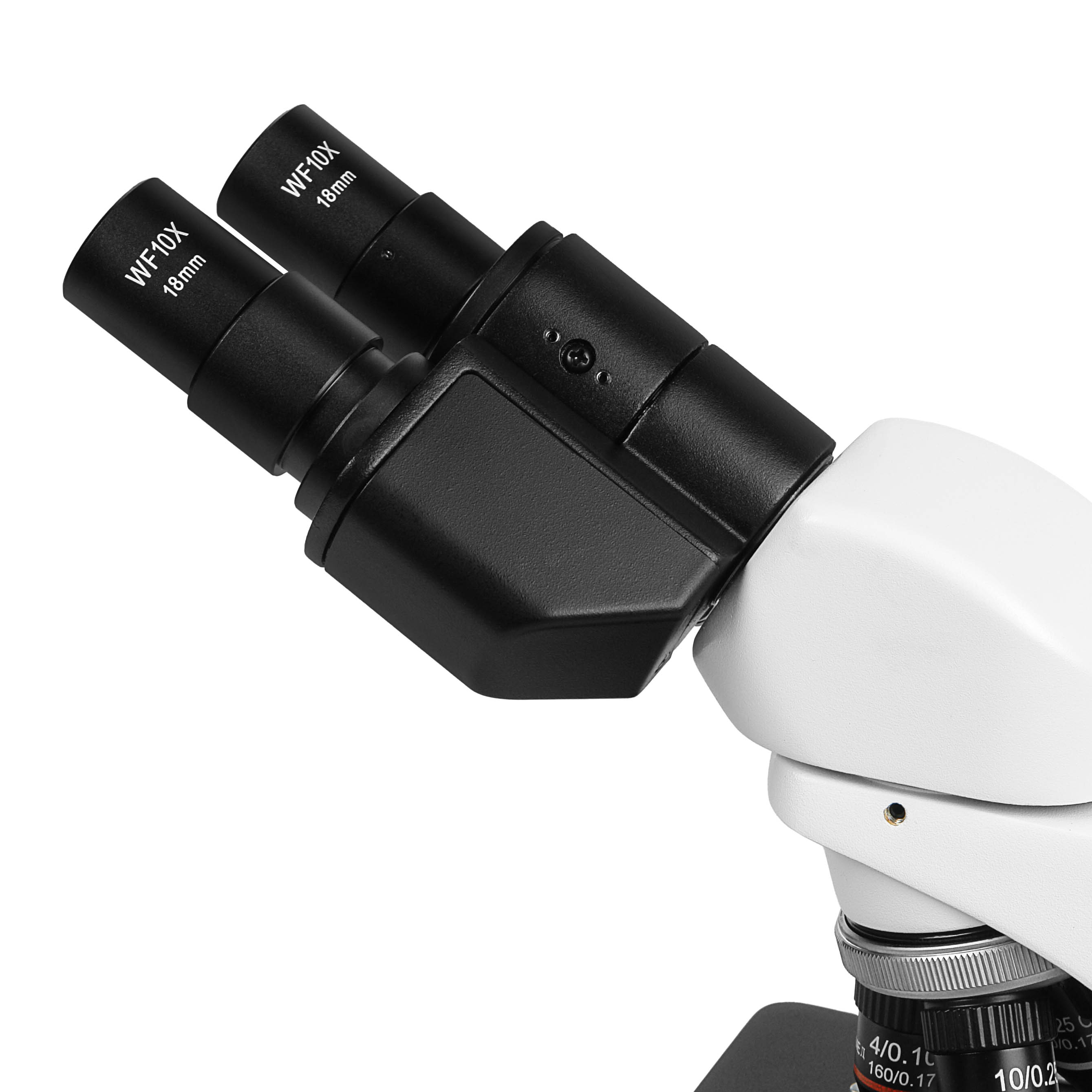

В комплект входят окуляры широкого поля WF 10/18 с вынесенным зрачком, что позволяет проводить исследования как в очках, так и без них. Увеличение окуляров 10х, размер поля зрения 18 мм. Посадочный диаметр окуляров – 23.2 мм.
Визуальная насадка

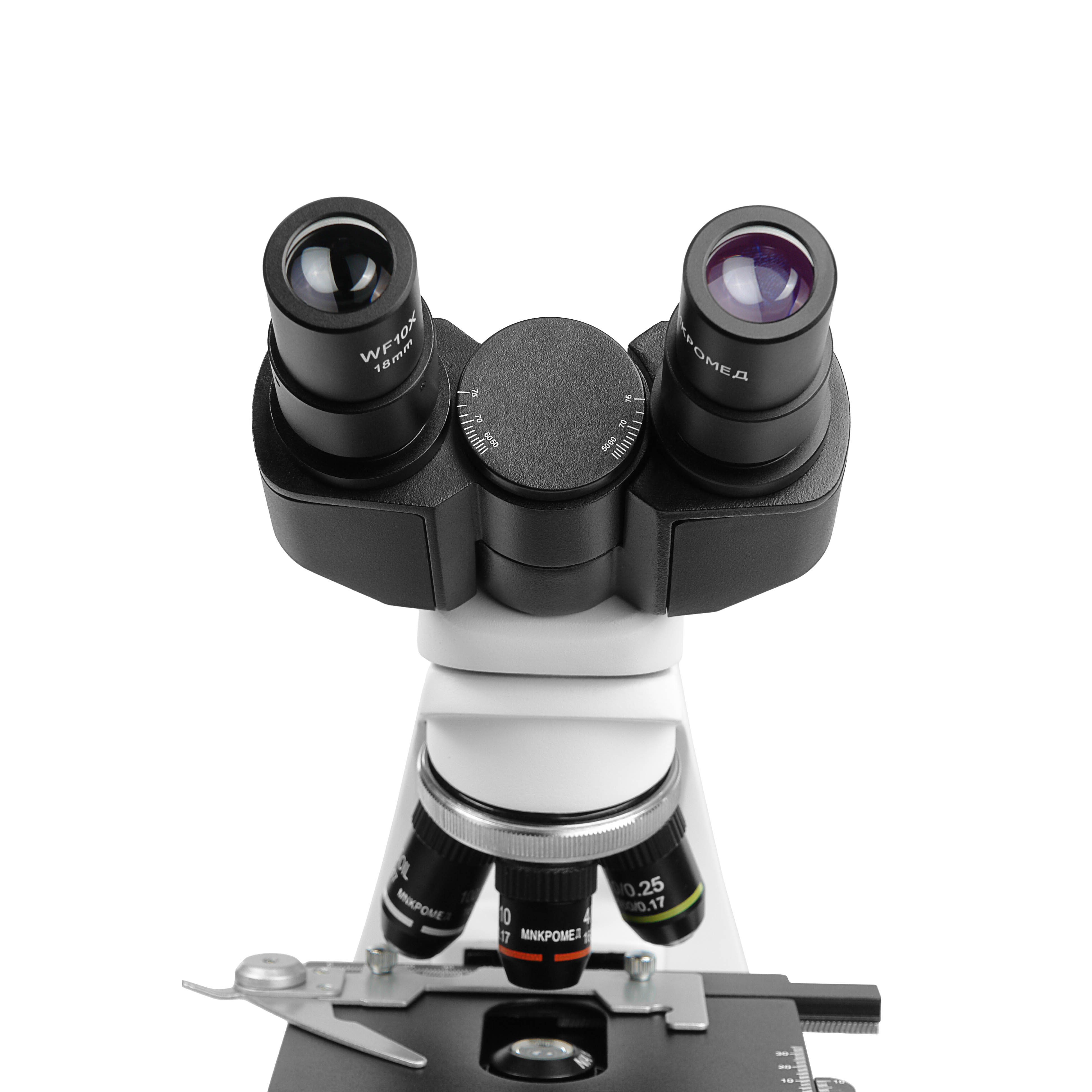

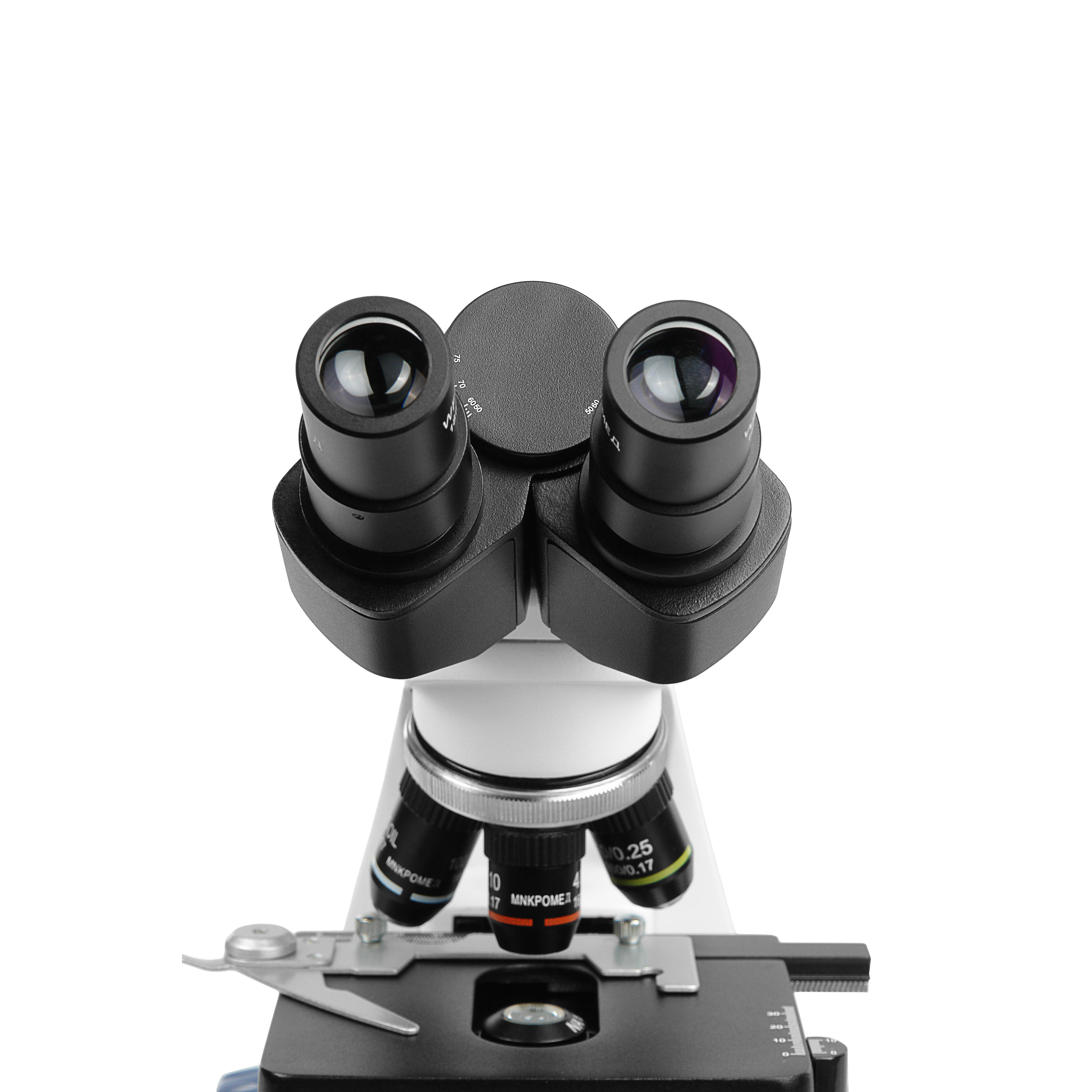

Микроскоп Р-2В оснащен визуальной насадкой бинокулярного типа. Угол наклона окулярных тубусов составляет 30°. Насадка допускает поворот вокруг оптической оси на 360° для ее установки в удобное для работы положение. Для комфортного, плавного и безопасного вращения при наблюдении насадка микроскопа оборудована поворотным механизмомSoft Motion. Это делает наблюдение в микроскоп комфортным и безопасным при учебном процессе, особенно когда исследования проводят несколько учащихся одновременно. Конденсорный осветитель
На микроскопе исследуются объекты, пропускающие свет, и для получения изображений высокого качества микроскоп оснащен конденсорным осветителем светлого поля. Осветитель включает в себя коллектор, светодиод и конденсор с апертурной ирисовой диафрагмой. Конденсор Аббе в винтовой оправе имеет числовую апертуру N.А.= 1.25 и установлен под предметным столиком микроскопа. Диапазон перемещения конденсора вдоль оптической оси составляет 10 мм. Конструкция конденсора не предусматривает самостоятельную центрировку – эта процедура уже проведена производителем. В нижней части конденсора имеется поворотный держатель для светофильтров диаметром 32 мм.

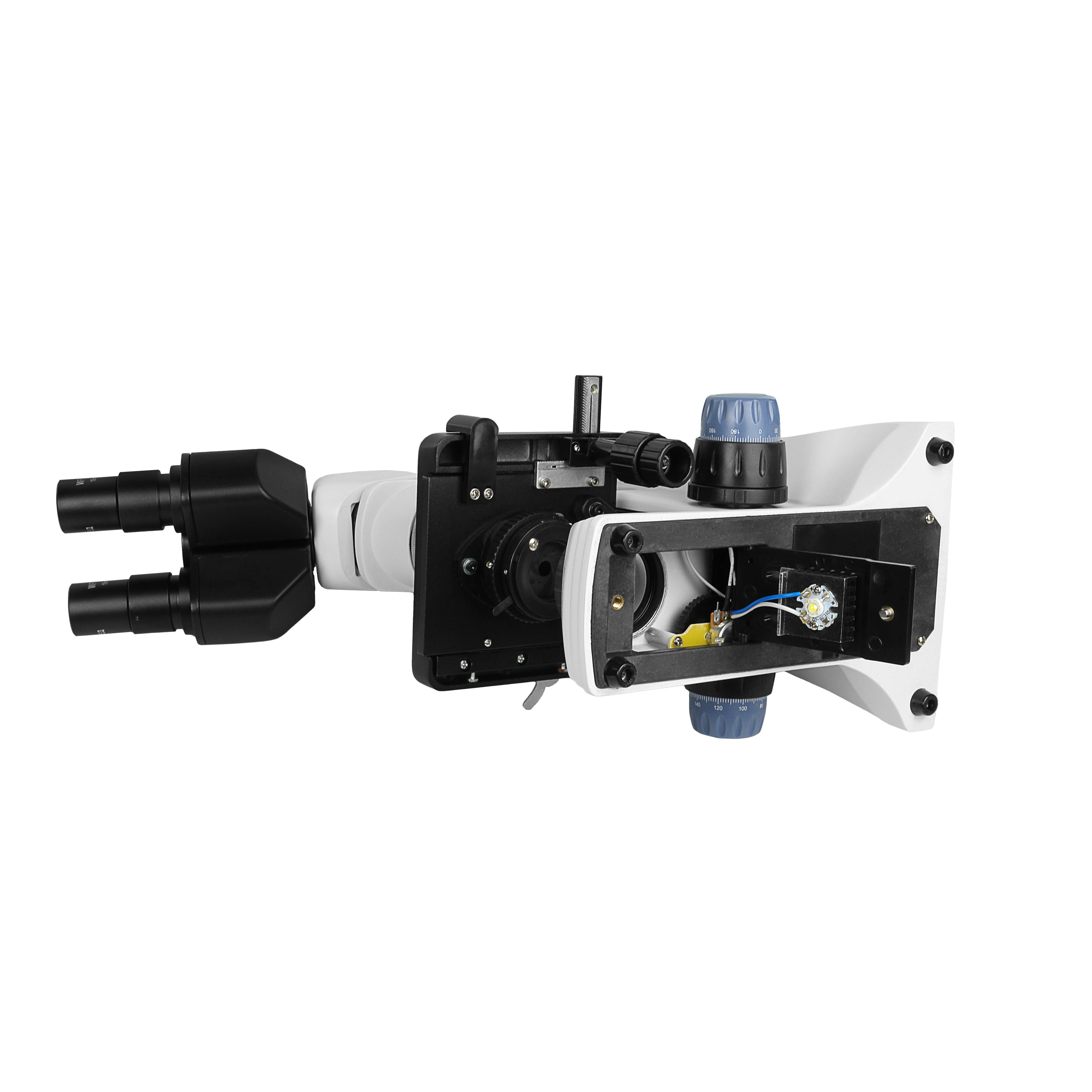

В качестве источника света применяется светодиод мощностью 3 Вт с белым спектром излучения. Питание светодиода осуществляется от блока питания с регулировкой яркости, встроенного в основание микроскопа. Также осветитель микроскопа может питаться от 3-х щелочных батарей или аккумуляторов формата АА.
Применение камеры
Микроскоп позволяет использовать дополнительную камеру и выводить цифровые данные на внешнее устройство. Посадочный диаметр для камеры составляет 23.2 мм совместимый с многими окулярными камерами. Работа с камерой не представляет сложности для любого пользователя ПК. Камера устанавливается вместо оптического окуляра в левый окулярный тубус, снабженный механизмом диоптрийной коррекции. Использование механизма позволяет настроить парфокальность цифрового изображения на мониторе и оптического, наблюдаемого в окуляр.
Окулярная камера в комплект поставки микроскопа не входит. Необходимую камеру всегда можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Прецизионная фокусировка
Фокусировка осуществляется перемещением предметного столика по высоте. Фокусировочный механизм имеет зубчато-реечную конструкцию с рукоятками грубой и тонкой фокусировки на общей оси. Направляющая механизма имеет демпфированную конструкцию, что позволяет исключить люфты и рывки при движении механизма. Величина хода грубой фокусировки составляет 24 мм. Цена деления шкалы рукоятки тонкой фокусировки составляет 2 мкм.
Микроскоп оборудован механизмом регулировки усилия хода и ограничителем перемещения предметного столика.
Точная механика
Микроскоп оснащен двухкоординатным механическим предметным столиком с накладным препаратодержателем. Перемещение объекта во взаимно перпендикулярных направленияхX и Y обеспечивается двумя зубчато - реечными передачами с приводом коаксиальными рукоятками. Столик имеет размер 125 х 115 мм и обеспечивает перемещение препарата в диапазоне 70 х 30 мм.
Штатив микроскопа выполнен из алюминиевого сплава методом литья под давлением. Основание имеет эргономичную Т-образную форму и составляет единое целое со штативом.
Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Увеличение 40х - 1000х. С дополнительными окулярами 20х - 2000х.
- Объективы парфокальны, и важный участок изображения не потеряется при смене увеличения.
- Осветительная система на конденсоре Аббе с апертурной диафрагмой.
- Предметный столик увеличенного размера с демпфированными приводами X и Y.
- Плавная фокусировка за счет демпфирования направляющей механизма.
- Увеличенный до 24 мм ход грубой фокусировки.
- Эргономичный угол наклона окулярного тубуса 30 градусов.
- Широко распространенный установочный стандарт камеры Ø23.2 мм.
- Механизм Soft Motion для плавного и безопасного вращения визуальной насадки на 360⁰.
- Возможность работы от батарей без электросети.
- Микроскоп занимает минимальное рабочее пространство.
Характеристики
-
ПроизводительМикромед
-
Источник светасветодиод 3Вт
-
Размер125х 115 мм
-
Тип коррекции объективовахроматы, длина тубуса 160 мм
-
Револьверное устройствоНа 4 объектива Повернуто "от наблюдателя"
-
Тип визуальной насадкиБинокулярная
-
Тип микроскопаПрямой
-
Оптическая схемаДлина тубуса 160 мм
-
Апертурная диафрагмаирисовая, регулируемая
-
МодельМикромед Р-2 вариант Р-2B
-
Объективы в комплекте4x/0.1, 10x/0.25, 40x/0.65, 100x/1.25 OIL
-
Толщина покровного стекла0.17 мм
-
Парфокальная высота45 мм
-
Увеличение насадки1х
-
Угол наклона визуальной насадки30⁰
-
Поворот визуальной насадки360⁰ (механизм Soft Motion)
-
Настройка межзрачкового расстояния50 - 75 мм
-
Окуляры в комплектеWF 10х/18 с вынесенным зрачком
-
Увеличение в базовой комплектации40х - 1000х
-
Увеличение с дополнительными окулярами20х - 2000х
-
Объективы дополнительно20x/0.45, 60x/0.8
-
Коррекция аметропиина левом тубусе ±6 дптр
-
Окуляры дополнительноWF 5х/18, WF 12.5х/15, WF 16х/15, WF 20х/11
-
Посадочный диаметр окуляраØ 23.2 мм
-
Установка дополнительной окулярной камерыВ левый окулярный тубус
-
Посадочный диаметрØ 23.2 мм
-
Величина хода фокусировки24 мм
-
Величина хода тонкой фокусировки0.4 мм/оборот
-
Цена деления тонкой фокусировки2.0 мкм
-
Диапазон перемещения препарата70 х 30 мм
-
Шкалы1.0 мм с нониусами
-
КонденсорАббе светлого поля, N.А.= 1.25
-
Величина перемещения конденсора10 мм
-
Держатель светофильтровповоротный, на конденсоре
-
Диаметр светофильтров32 мм
-
Коллекторесть
-
Регулировка яркости осветителябесступенчатая
-
Питание от сетиСеть переменного тока - 100-240В /50-60Гц
-
Питание от батарейбатареи / аккумуляторы АА, 3 шт
-
Рабочий диапазон температурот 5 до 40⁰С
-
Рабочий диапазон относительной влажностиот 20 до 90%
-
Размеры микроскопа (ВхШхГ)340 х 185 х 340 мм
-
Размеры в упаковке400 х 250 х 320 мм
-
Масса микроскопа3.7 кг
-
Масса в упаковке, не более5 кг
