Описание
Области применения
Микроскоп используется для исследований по методу светлого поля. Встроенные осветители проходящего и отраженного света позволяют исследовать как прозрачные, так и непрозрачные образцы. На микроскопе можно изучать срезы тканей, мазки, минералы, кристаллы, насекомых, растения и многое другое.
Микроскоп применяется для процесса обучения и проведения лабораторных работ по биологии, экологии, физике и химии в учебных кабинетах школ и лицеев. Также микроскоп используется для самостоятельных занятий по перечисленным дисциплинам. Питание микроскопа от батарей позволяет проводить исследования автономно, без необходимости подключения к электросети, например, в поездках или на природе.
Оптика
В комплект микроскопа входят 4 объектива с ахроматической коррекцией 4x/0.1, 10x/0.25, 40x/0.65(S) и иммерсионный объектив 100х/1.25 (S) OIL. Все объективы рассчитаны на 160 мм и толщину покровного стекла 0.17 мм. Парфокальная высота объективов 33 мм, установочный стандарт RMS. Объективы 40x/0.65(S) и 100х/1.25(S) OIL имеют оправы с подпружиненным оптическим блоком, что препятствует повреждению объектива и исследуемого образца.

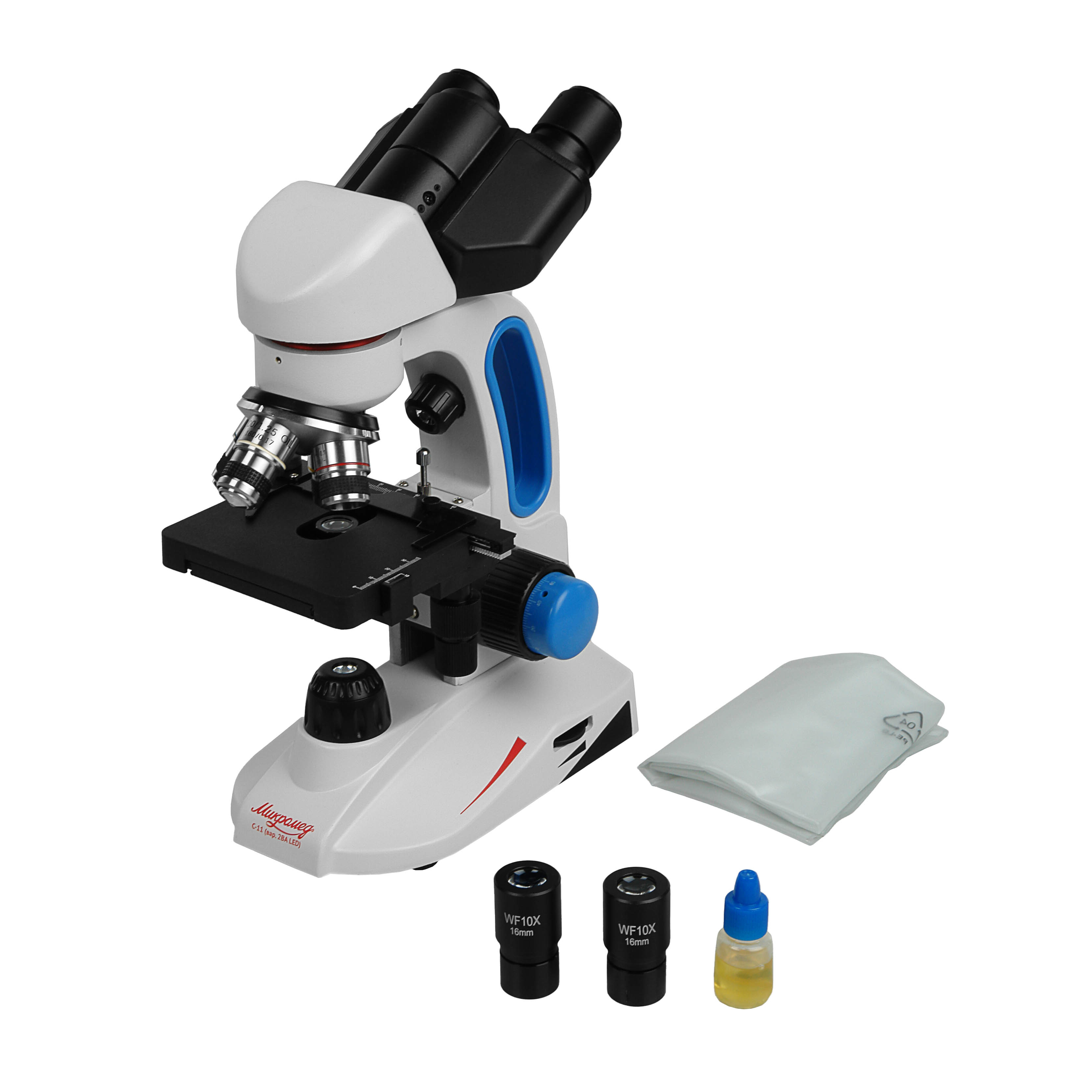

Комплектные окуляры широкого поля WF 10х/16 мм обеспечивают общее увеличение микроскопа от 40х до 1000х. Широко распространенный посадочный диаметр 23.2 мм позволяет использовать с микроскопом окуляры и с другими увеличениями.
Детали объективов и окуляров изготовлены из оптических стекол и имеют просветляющее покрытие оптических поверхностей, что обеспечивает высокий контраст и резкость как при визуальных исследованиях, так и при записи изображений и видео.
Комфорт при исследованиях

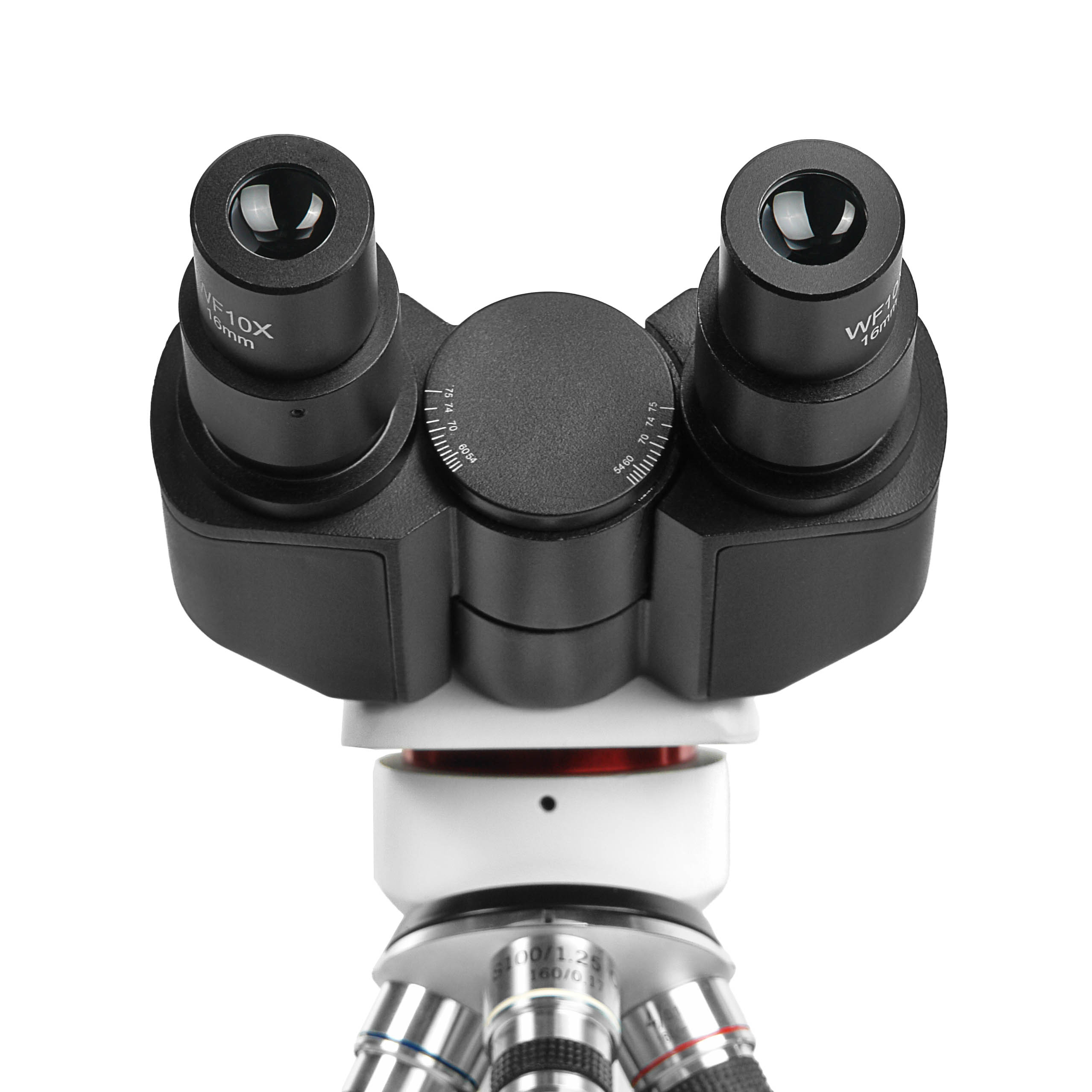

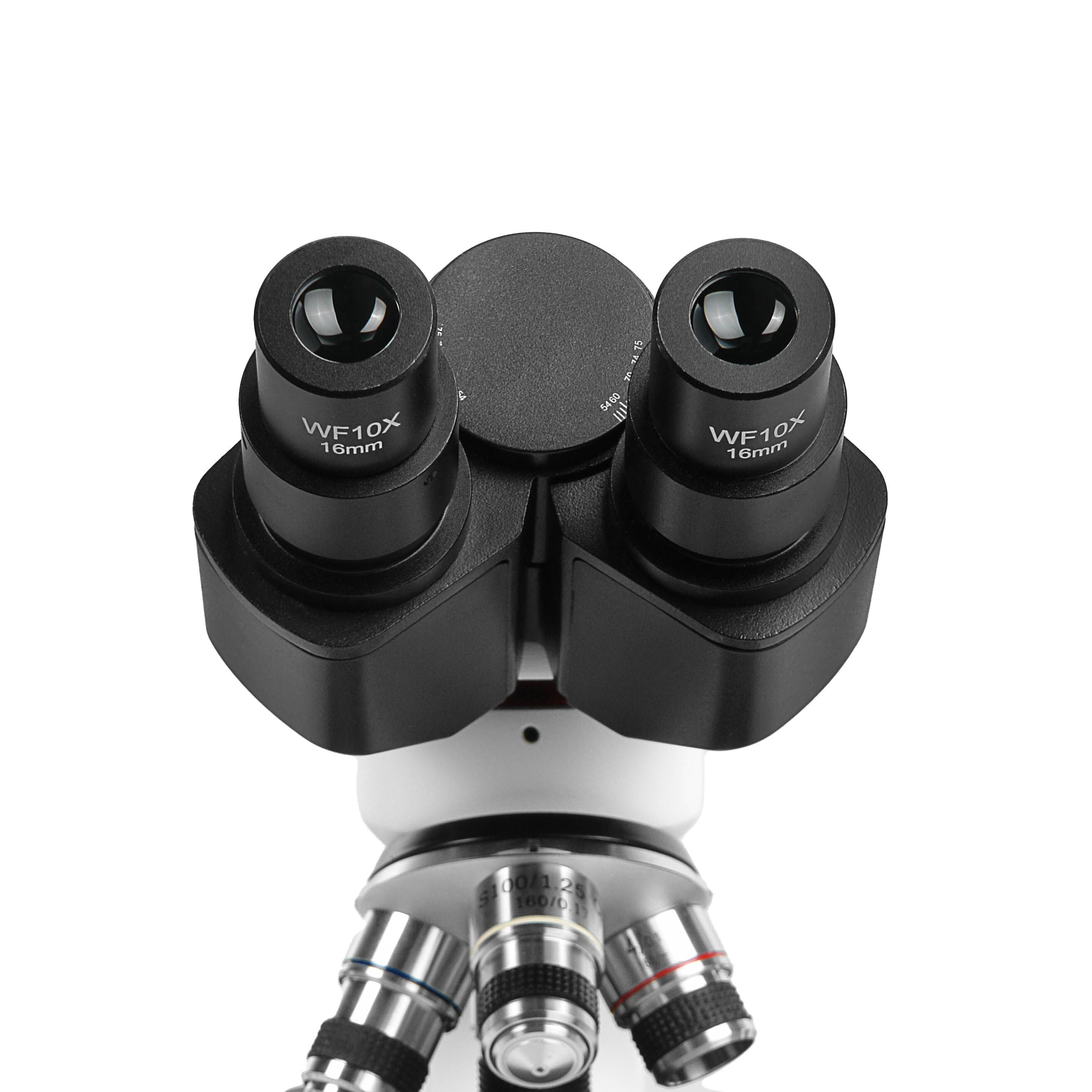

Микроскоп оснащен бинокулярной визуальной насадкой Зидентопфа, с эргономичным углом наклона окулярных тубусов 30°. Насадка допускает вращение вокруг оптической оси на 360°, что позволяет установить ее в удобное для работы положение. Поворотная конструкция позволяет настраивать рациональное положение окулярного тубуса при манипуляциях с исследуемым образцом, что особенно удобно в учебном процессе при наблюдении несколькими учащимися одновременно.
Револьверное устройство микроскопа рассчитано на установку четырех объективов. Смена объективов производится вращением револьверного устройства в любом направлении. Объективы парфокальны, и при смене увеличений важные детали объекта не потеряются, потребуется лишь немного подкорректировать фокусировку.
Два осветителя
Контраст и резкость наблюдаемого изображения при работе с микроскопом во многом зависит от его осветительной системы, поэтому качество освещения является крайне важным.

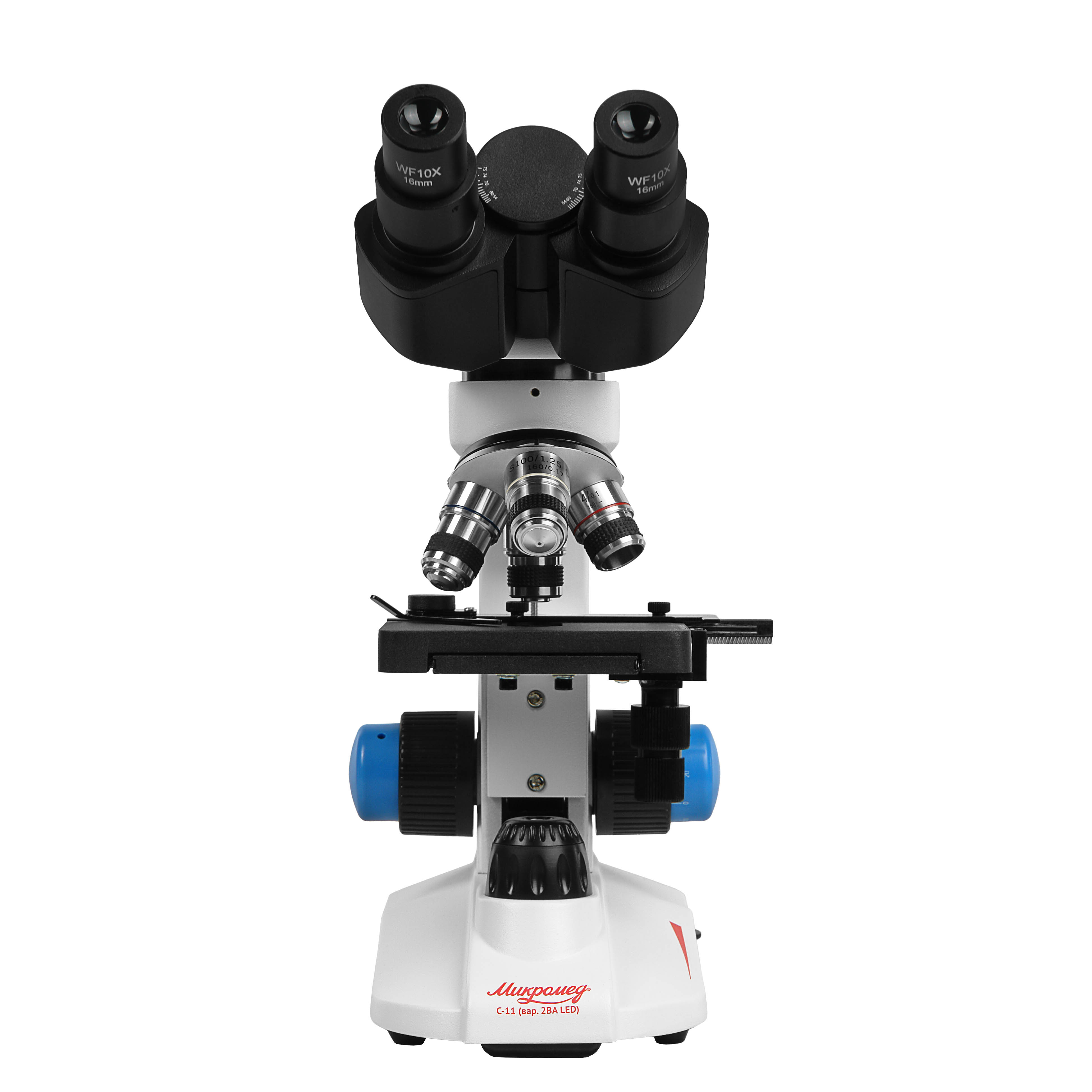

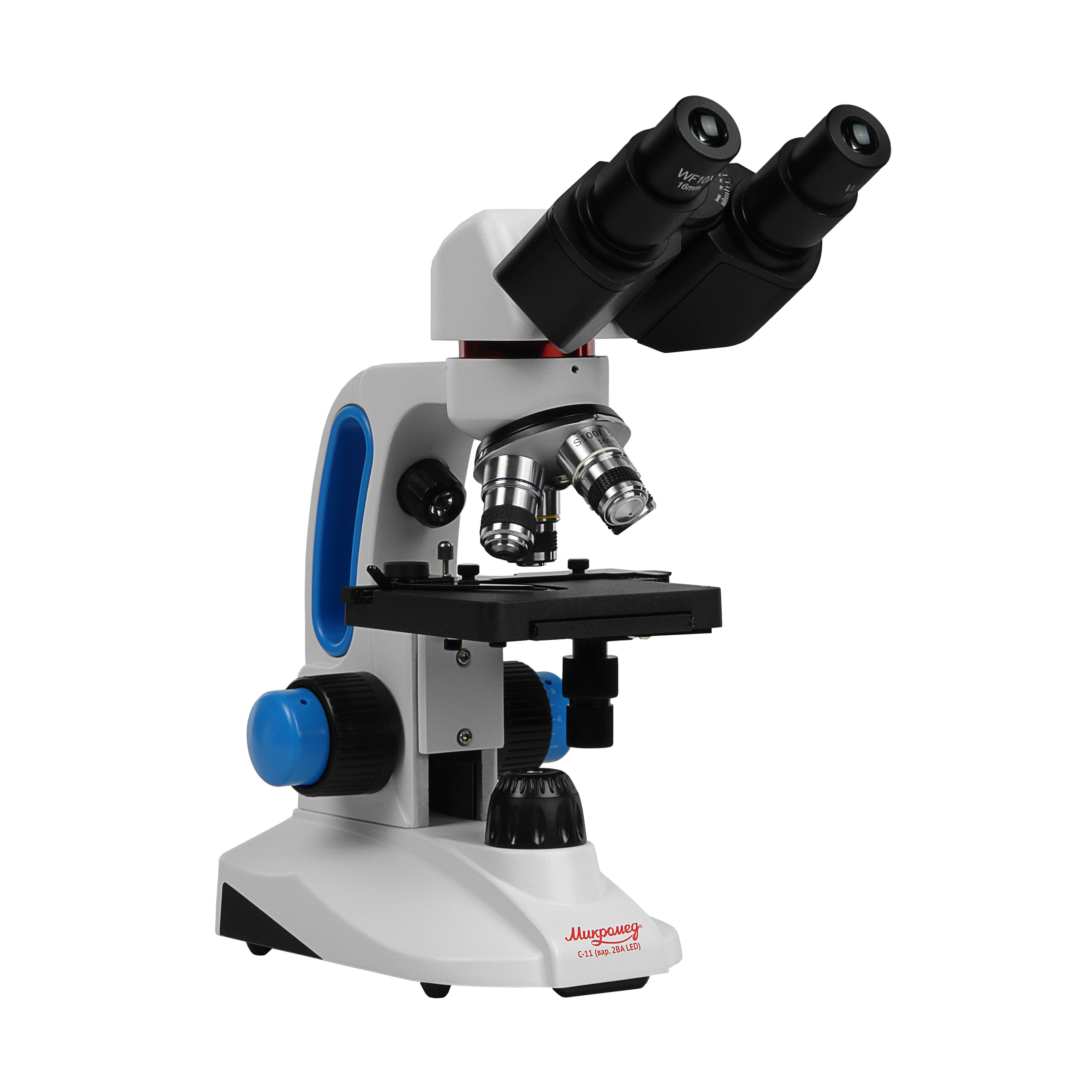

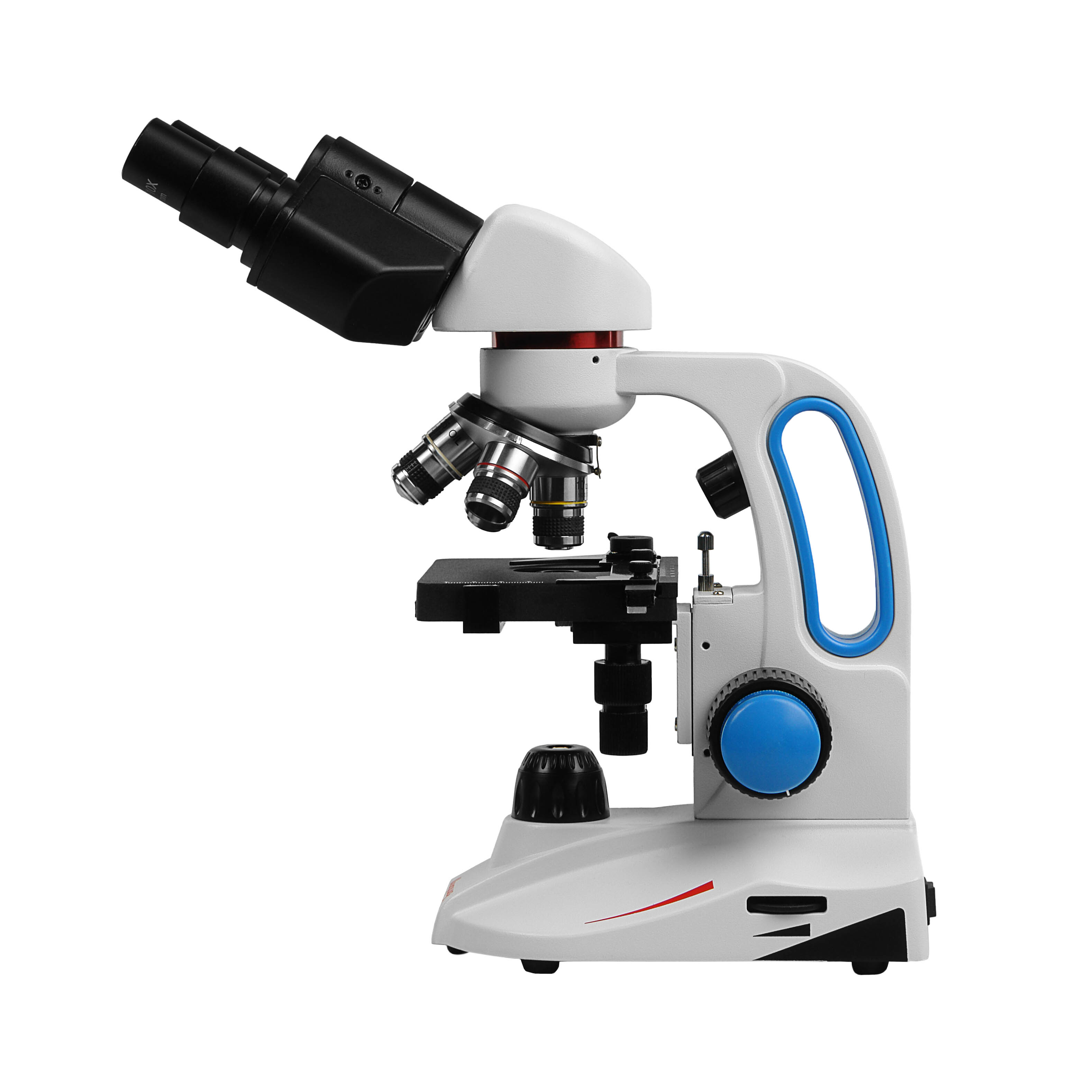

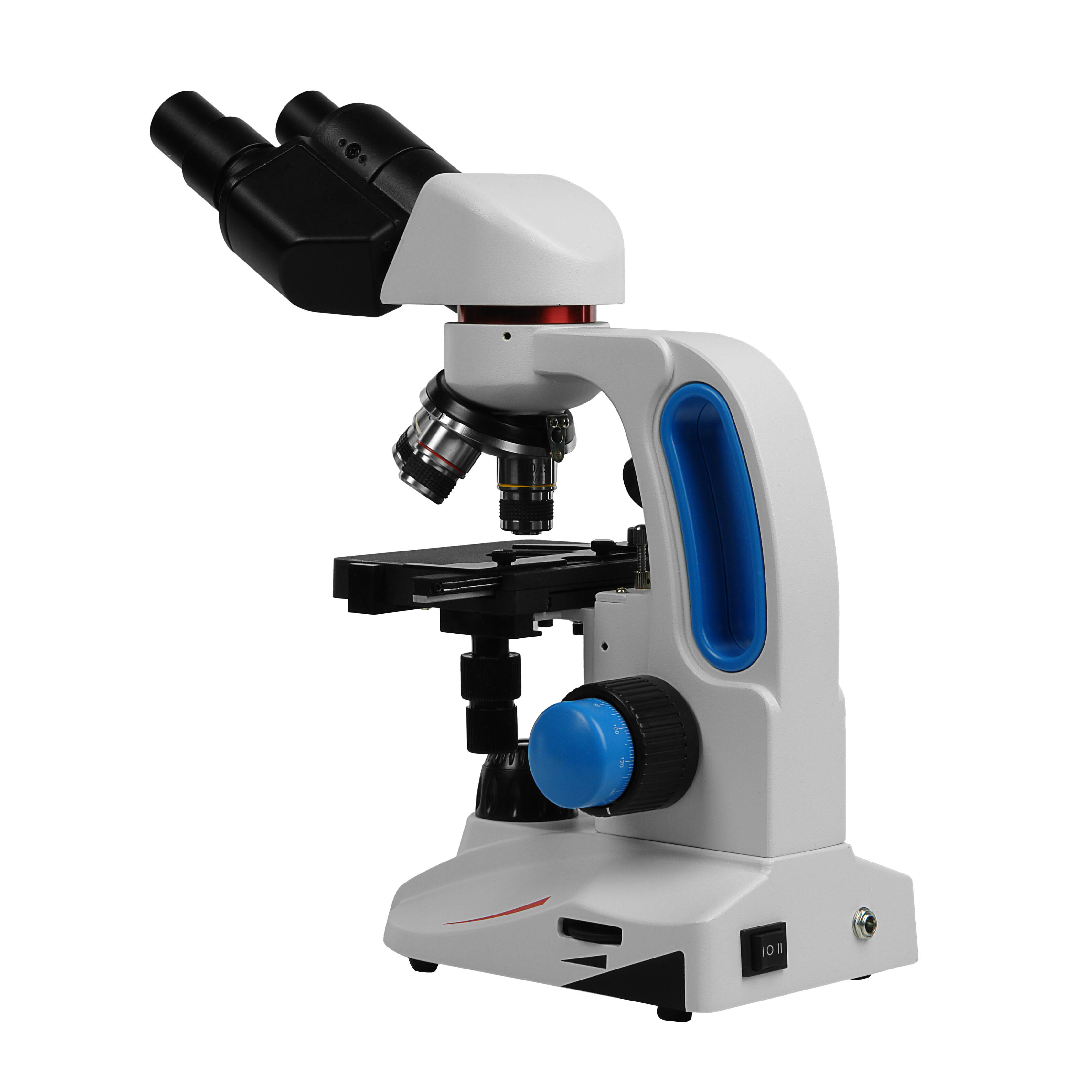

Микроскоп Микромед С-11 (вар. 2BА LED) имеет универсальную конструкцию и оснащен двумя осветителями – проходящего и отраженного света.
Осветитель проходящего света предназначен для исследования препаратов, пропускающих свет. Состоит из коллектора, светодиода белого спектра и конденсора. Упрощенная конденсорная конструкция осветителя особенно удобна для начинающих: конденсор не нуждается ни в центрировке, ни в регулировке диафрагмы, но при этом осветитель создает свет, позволяющий получать резкие изображения с высоким контрастом. Осветитель отраженного света используется для изучения образцов плохо или совсем не пропускающих свет. Этот осветитель эффективен только с объективами 4х и 10х.

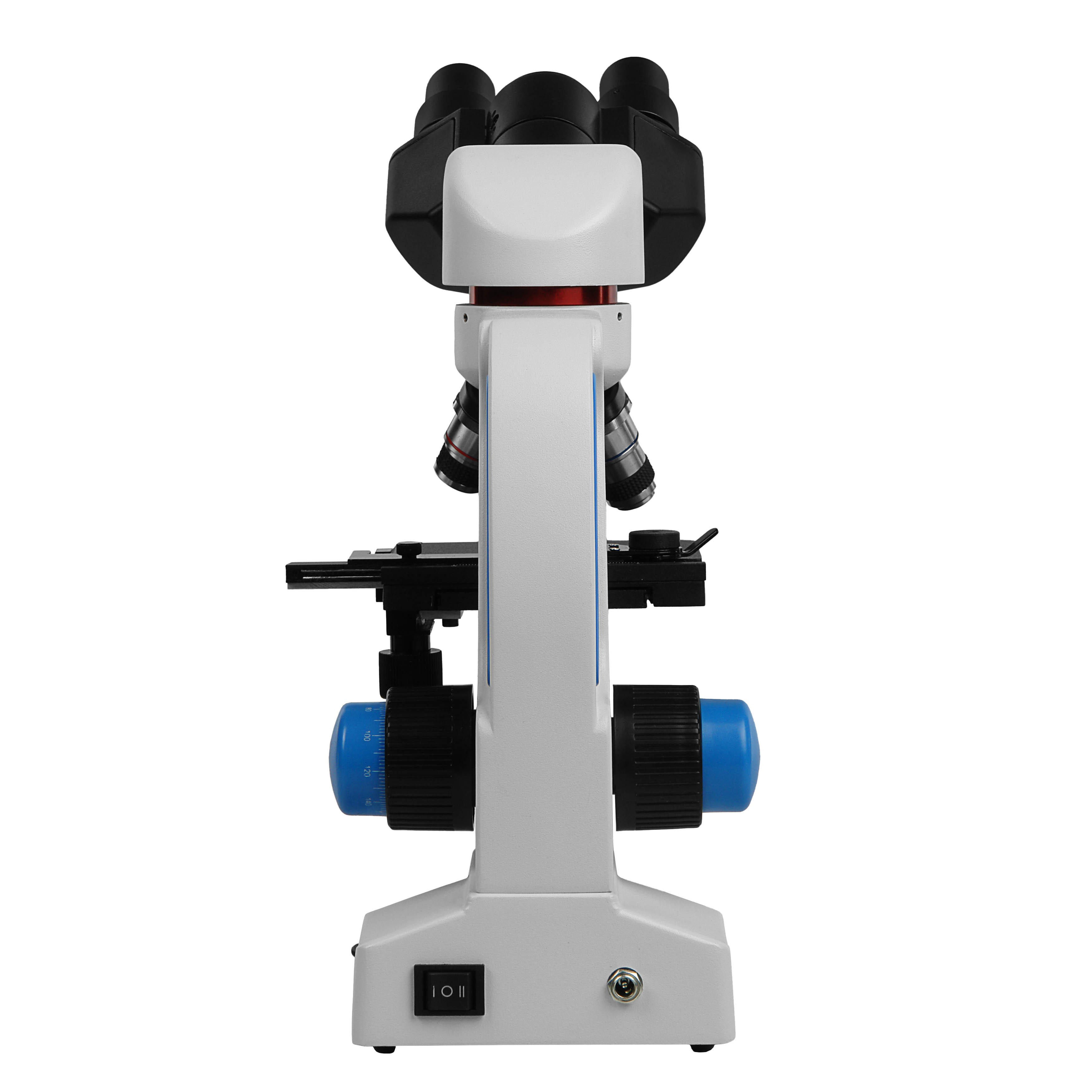

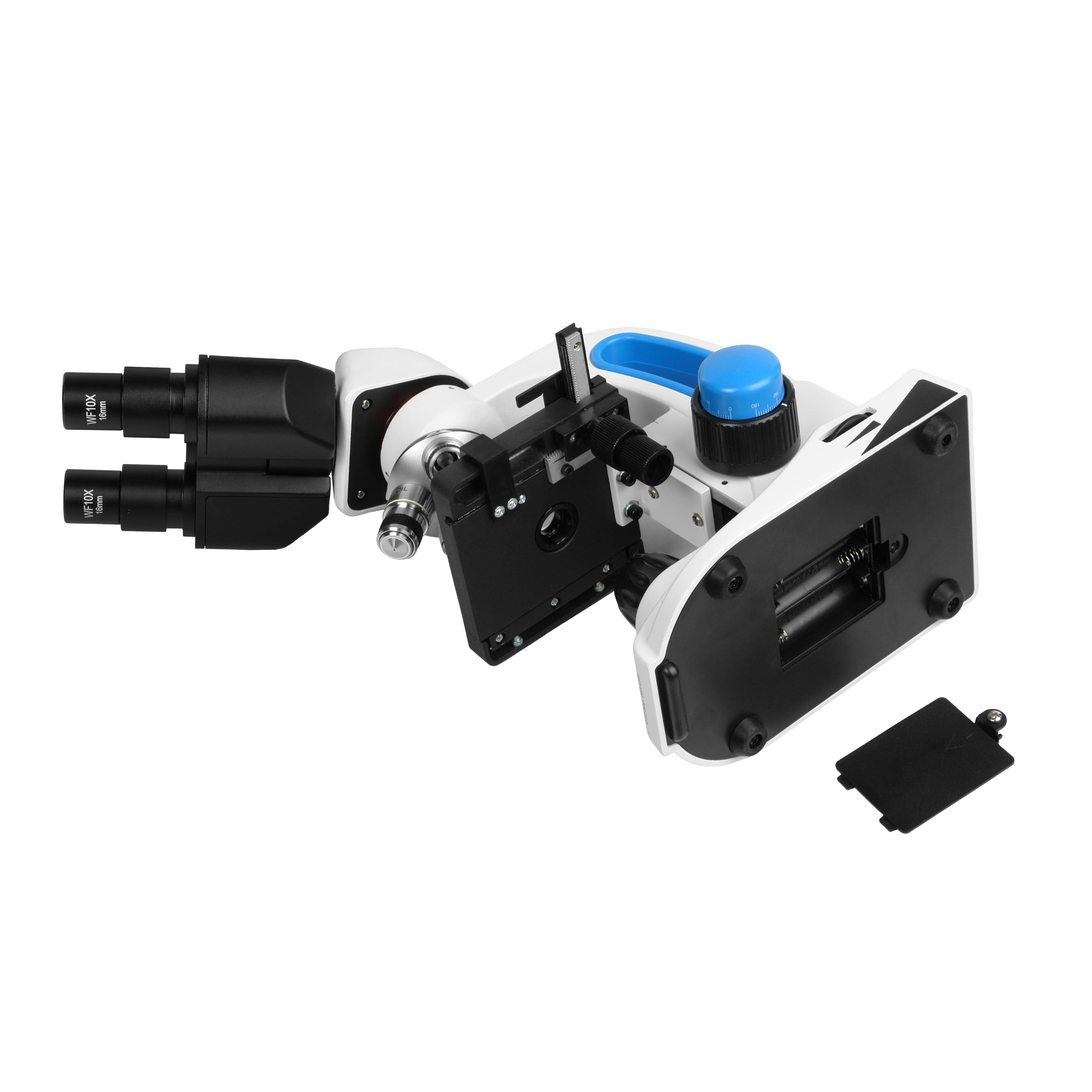

Оба осветителя имеют плавную регулировку яркости и питаются от 3-х батарей или аккумуляторов типа АА. Также осветители микроскопа можно подключить к дополнительно приобретаемому сетевому адаптеру 5В/1А или к устройству Power Bank с выходным напряжением 5В и разъемом DC 5.5 мм.
Применение окулярной камеры
Визуальная насадка микроскопа позволяет использовать дополнительно приобретаемую цифровую окулярную камеру. Применение камеры позволяет наблюдать исследуемые объекты в реальном времени на внешнем мониторе. Программное обеспечение, находящееся в комплекте камеры, содержит инструменты для работы с изображением и видео, позволяет редактировать, измерять линейные и угловые величины, добавлять в файл данные исследований и многое другое. Камера устанавливается в левый окулярный тубус вместо оптического окуляра и для любого пользователя ПК эта работа не представляет никаких трудностей.
Посадочный диаметр тубуса составляет 23.2 мм, что подходит для большинства окулярных камер. Диоптрийная настройка левого тубуса при установленной камере используется для настройки точного соответствия фокусировки цифрового и оптического изображений.
Точная механика
Микроскоп оборудован двухкоординатным механическим предметным столиком с препаратоводителем. Перемещение по направлениям X и Y обеспечивается зубчато - реечными передачами. За счет демпфирования реек, люфтов механизм не имеет. Перемещение по обеим координатам осуществляется рукоятками, расположенными на одной оси. Столик имеет размер 105 х 95 мм, его механизм обеспечивает перемещение препарата 55 х 18 мм. Для точного позиционирования препарата по координатам имеются шкалы с нониусами.

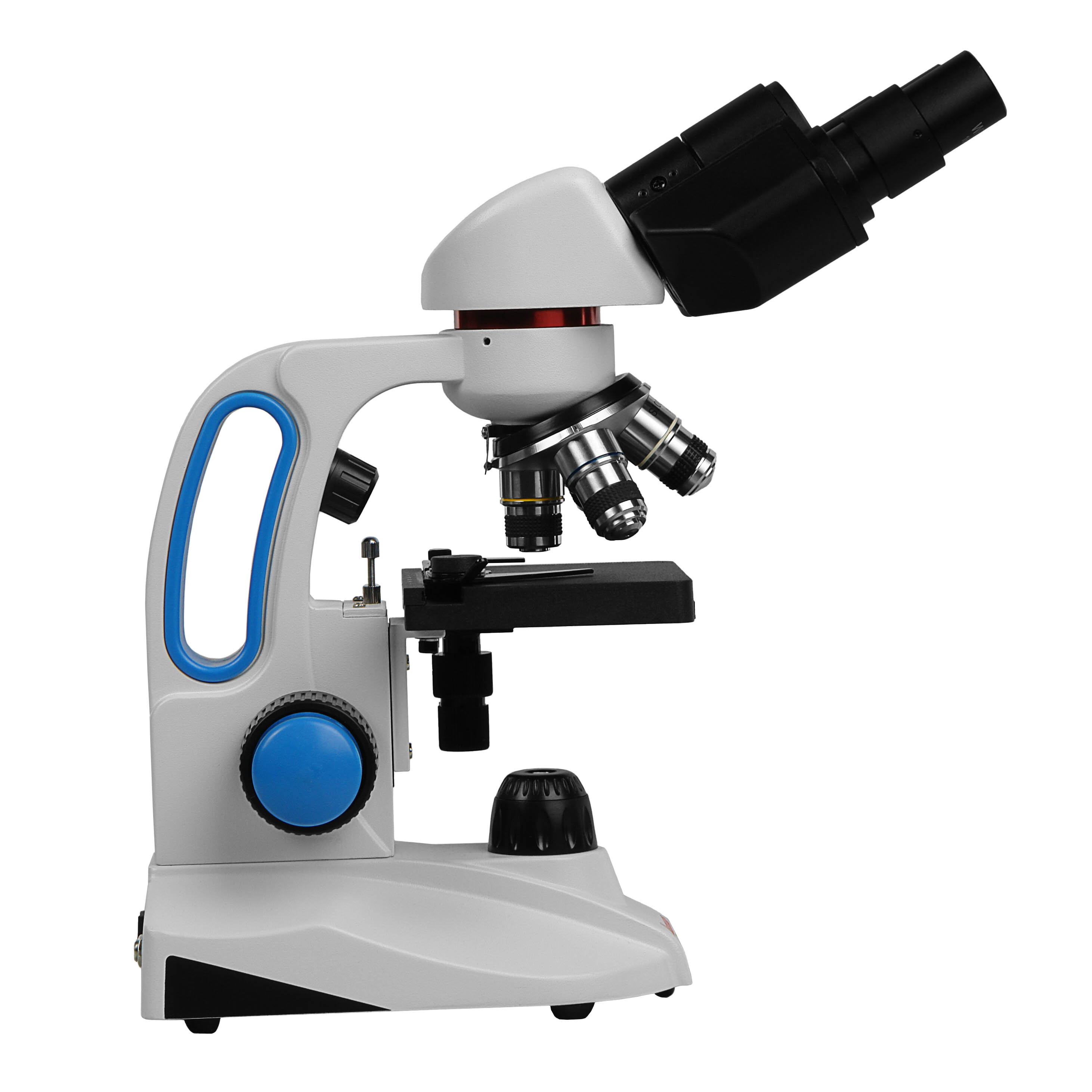

Фокусировочный механизм зубчато - реечной конструкции размещен в штативе микроскопа. Механизм управляется рукоятками грубой и тонкой фокусировки, расположенными на общей оси. Фокусировка осуществляется перемещением по высоте предметного столика в диапазоне 22 мм.
Для предотвращения соприкосновения объектива с препаратом в механизме предусмотрен ограничительный винт с фиксирующей контргайкой.
Основание и штатив микроскопа полностью изготовлены из алюминиевого сплава, детали механизмов из стали и латуни. Подобные материалы в сочетании с точным изготовлением и регулировкой гарантируют стабильность и точность настроек микроскопа. Конструкция устойчива к ударам и вибрациям, что позволяет интенсивно использовать микроскоп в учебном процессе, в том числе и при исследованиях в поездках.
ОСОБЕННОСТИ:
- Диапазон увеличений микроскопа от 40х до 1000х.
- Резкие объективы с ахроматической коррекцией.
- Оптическое стекло с просветлением поверхностей.
- В комплекте 4 объектива.
- Иммерсионный объектив 100х/1.25 OIL в комплекте.
- Проходящий и отраженный свет для исследования различных образцов.
- Упрощенный конденсорный осветитель не требует настройки и удобен для начинающих.
- Питание осветителей от батарей или от сетевого адаптера.
- Полностью металлическое исполнение всей механики микроскопа.

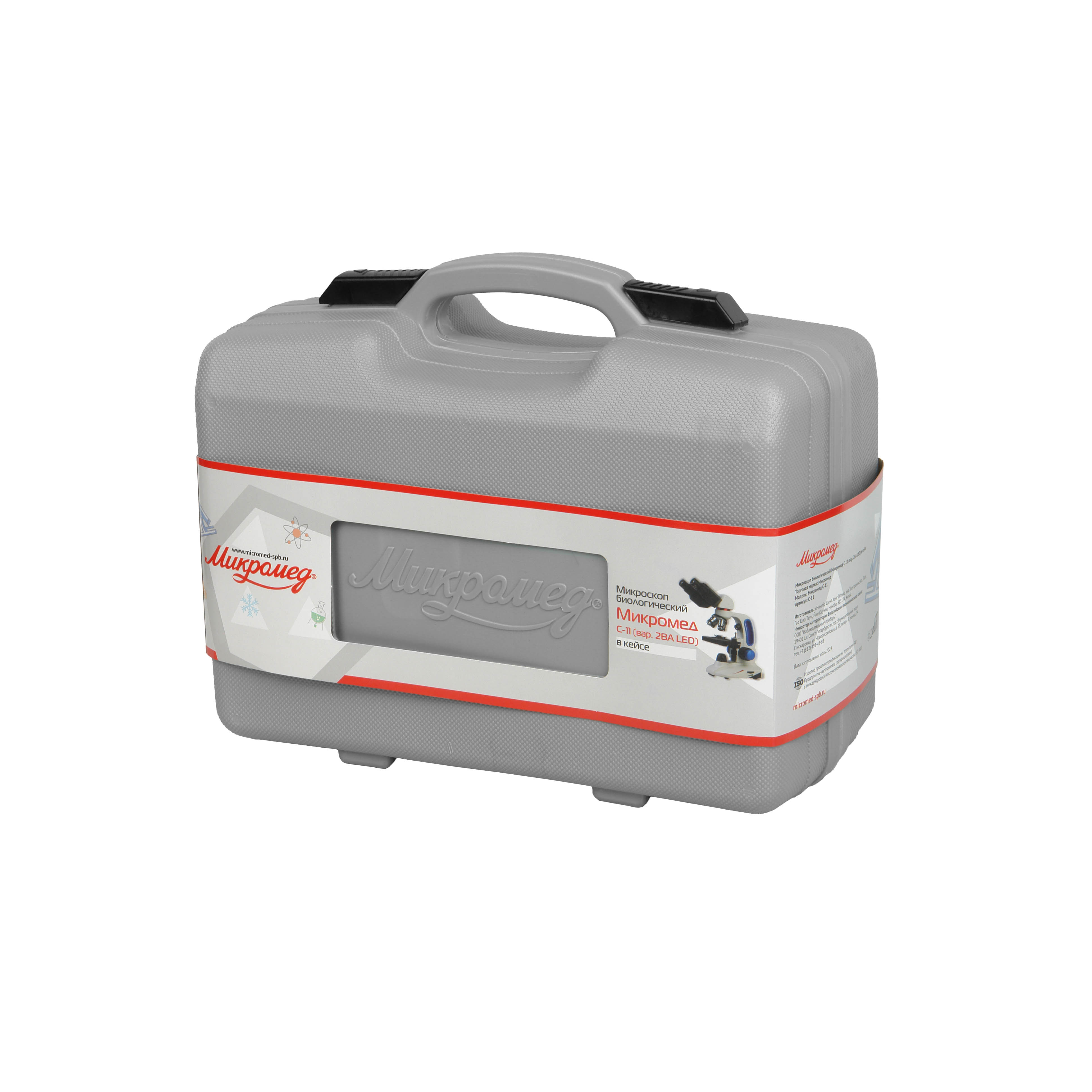

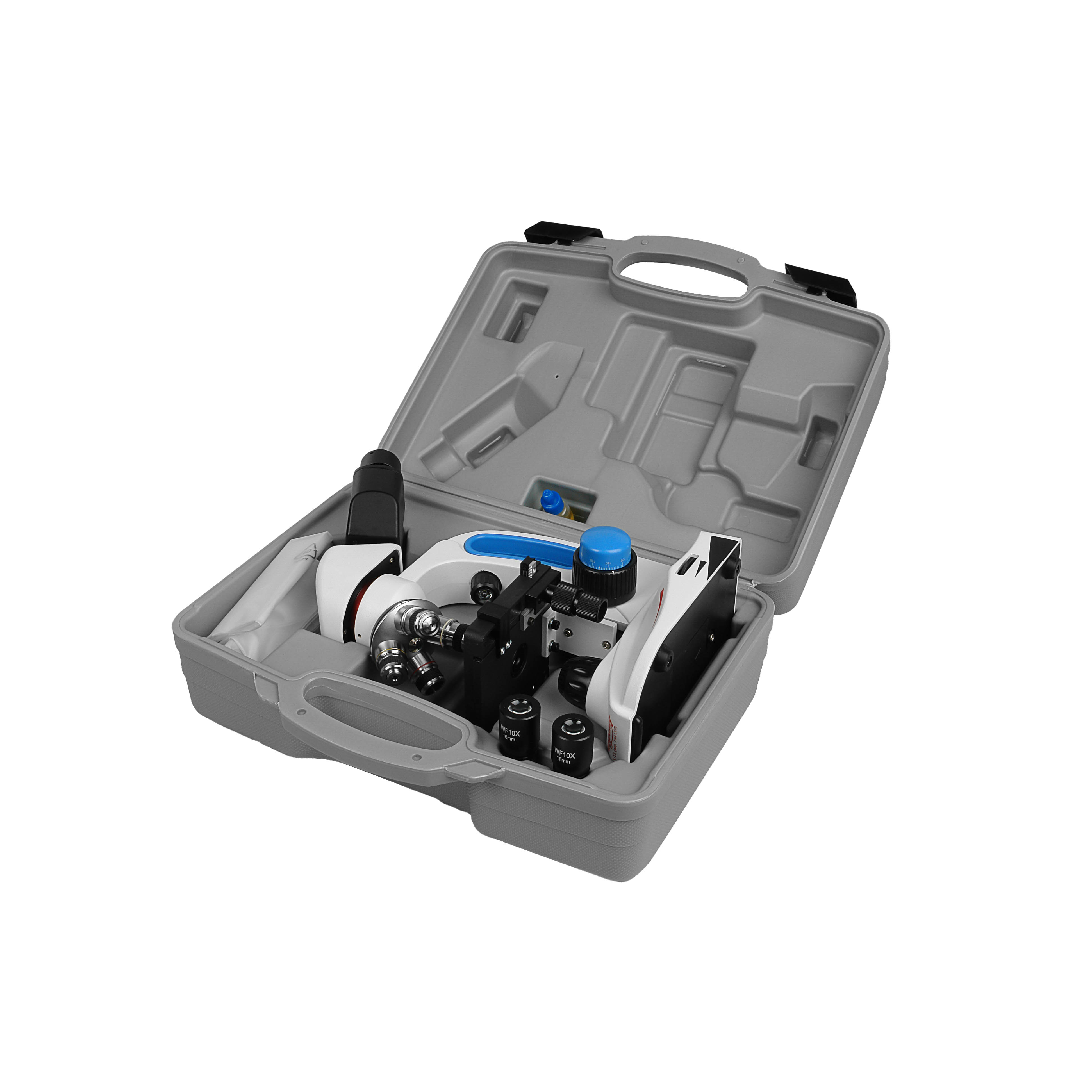

- Жесткий кейс в комплекте
Характеристики
-
ПроизводительМикромед
-
Источник светасветодиод
-
Источник светасветодиод с коллекторной линзой
-
Материал штатива и основанияАлюминиевый сплав
-
ПитаниеПитание от батарей, тип АА, 3 шт (в комплект не входят) Дополнительно - сетевой адаптер, 5В / DC 5.5 Дополнительно - питание от Power Bank, 5В
-
Типзубчато-реечный
-
Тип коррекции объективовахроматы 160 мм
-
Револьверное устройствона 4 объектива
-
Тип микроскопаПрямой
-
Препаратоводительнакладной
-
Размеры микроскопа (ВхШхГ), мм325х160х220
-
Масса микроскопа, кг2.8
-
МодельМикромед С-11 (вар. 2ВА LED) в кейсе
-
Увеличение микроскопа40х - 1000х
-
Объективы в комплекте4x/0.1, 10x/0.25, 40x/0.65(S), 100х/1.25 (S) OIL
-
Толщина покровного стекла0,17 мм
-
Парфокальная высота33 мм
-
ВидБинокулярная, Зидентопфа
-
Увеличение насадки1х
-
Угол наклона визуальной насадки30⁰
-
Поворот визуальной насадки360⁰
-
Настройка межзрачкового расстояния54…75 мм
-
Диоптрийная коррекцияна левом тубусе
-
Окуляры в комплектеWF10х/16мм
-
Посадочный диаметр окуляровØ 23.2 мм
-
Установка камерыв левый окулярный тубус
-
Общая величина хода фокусировки22 мм
-
Ход тонкой фокусировки3 мм/оборот
-
Ограничитель ходастопорный винт
-
Размер, мм105х95 мм
-
Диапазон перемещения препарата, мм55х18
-
Цена деления шкал, мм1.0
-
Конденсор, числовая апертура0.65
-
Коллектор осветителяесть
-
Регулировка яркостиПлавная регулировка яркости
-
Регулировка яркостиПлавная регулировка яркости
-
Размеры в кейсе, мм370х170х300
-
Масса в кейсе не более, кг4.1
