Описание

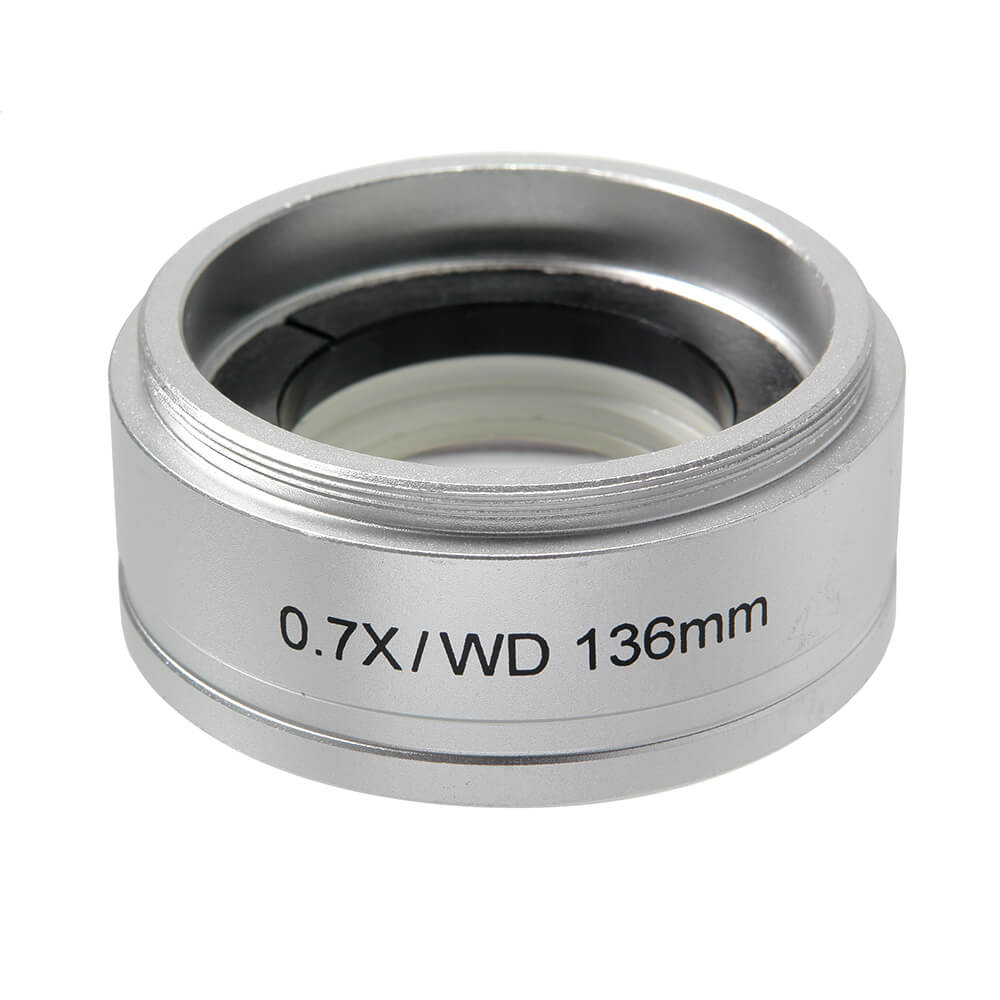

Насадка 0.7х предназначена для стереомикроскопа Микромед МС-5-ZOOM LED. Особенностью стереомикроскопов Микромед с переменным увеличением является постоянство рабочего расстояния на всех значениях увеличений. Но увеличение, рабочее расстояние и поле зрения микроскопа являются параметрами, которые можно изменять в зависимости от задач. Для этого микроскопы могут быть укомплектованы оптическими насадками, расширяющими их возможности.
Насадка 0.7х увеличивает рабочее расстояние микроскопа и размер поля зрения.
Общее увеличение микроскопа уменьшается в 1.4 раза.
Рабочее расстояние с насадкой - 136 мм
Общее увеличение с насадкой - 5.6х…35.0х
Размер поля зрения с насадкой - 6.3 мм…39.3 мм
| Окуляр | Без насадки | С насадкой 0.7х | ||
| W.D. 113 мм | W.D. 136 мм | |||
| Увеличение | Размер поля | Увеличение | Размер поля | |
| 10х/22 мм | 8.0 | 27.5 | 5.6 | 39.3 |
| 50.0 | 4.4 | 35.0 | 6.3 | |
| 15х/16 мм | 12.0 | 20.0 | 8.4 | 28.6 |
| 75.0 | 3.2 | 52.5 | 4.6 | |
| 20х/12 мм | 16.0 | 15.0 | 11.2 | 21.4 |
| 100.0 | 2.4 | 70.0 | 3.4 | |
Использование дополнительных окуляров вместе с насадкой изменяет размер поля зрения и общее увеличение микроскопа, на рабочее расстояние окуляры не влияют.
Оптическая насадка устанавливается на объектив микроскопа с помощью резьбы. Рабочее расстояние микроскопа при этом изменяется, но остается постоянным независимо от установленного увеличения объектива.
На оправе насадки имеется кольцевой паз, предназначенный для установки кольцевого осветителя микроскопа. Подобное положение осветителя препятствует образованию частичного затенения пространства предметов оправой насадки.
Характеристики
-
ПроизводительМикромед
