Описание
Назначение

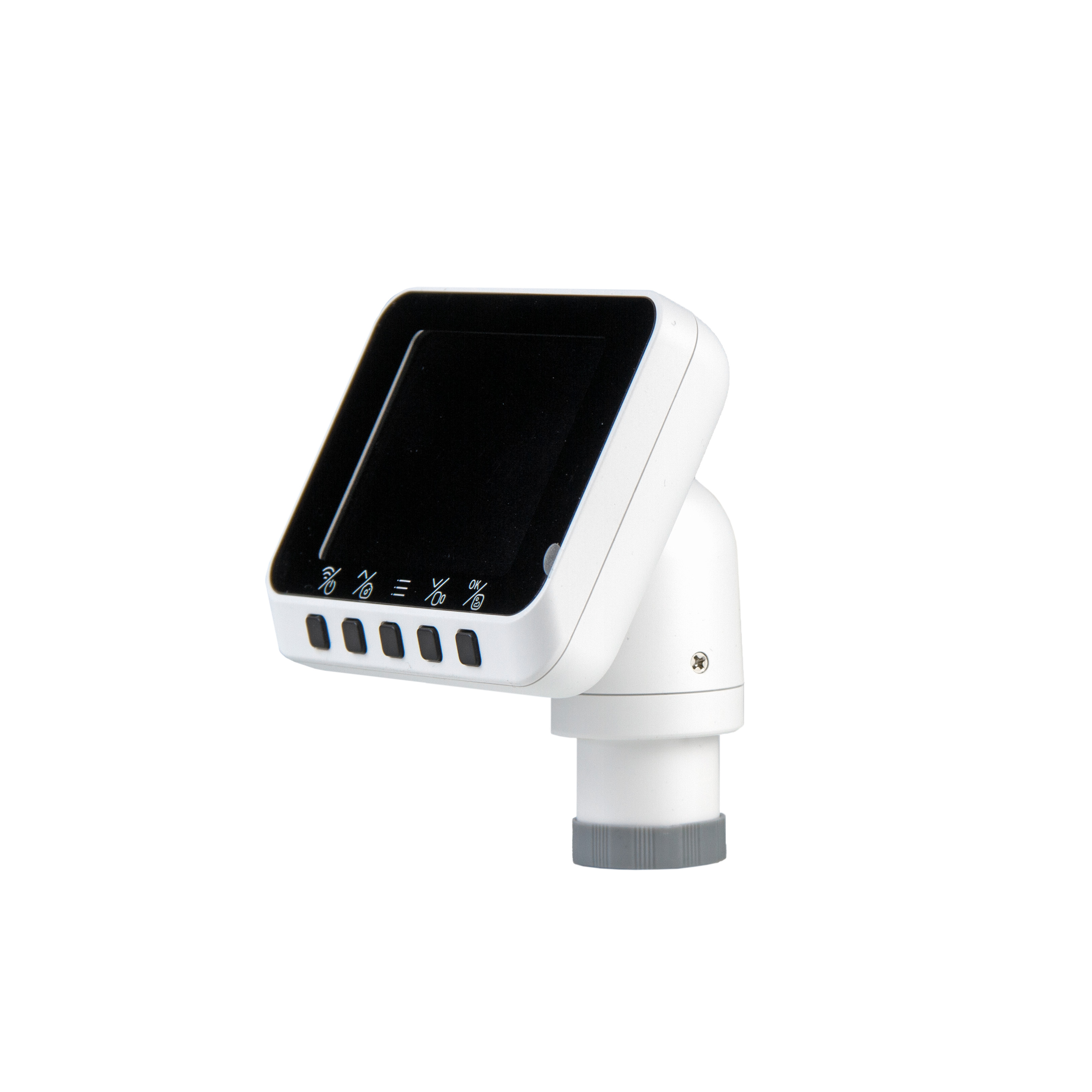

Устройство предназначено для преобразования оптического изображения в цифровое с просмотром в реальном времени на жидкокристаллическом дисплее. Устройство предназначено для использования с микроскопами, с помощью переходников устройство может быть установлено на телескопы, зрительные трубы и другие оптические наблюдательные приборы. Представляет из себя цифровую камеру с CMOS сенсором, объединенную с цветным IPS дисплеем. Результаты исследований могут быть сохранены на карту CF-card, устанавливаемую в слот на корпусе дисплею. Для питания камеры и дисплея в устройство встроен аккумулятор.
Универсальная установка
Посадочный диаметр устройства составляет 23.2 мм, что позволяет без ограничений использовать устройство со многими моделями микроскопов с тубусом, имеющим диаметр 23.2 мм. Устройство устанавливается в окулярный тубус микроскопа вместо оптического окуляра. Для использования со стереомикроскопами или биологическими микроскопами с тубусом другого диаметра предназначаются переходники 23.2 - 30.0 и 23.2 - 30.5. Высокая чувствительность CMOS сенсора камеры позволяют применять устройство не только с микроскопами - любой оптический наблюдательный прибор, будь то телескоп или зрительная труба быть превращен в цифровой. Для установки также потребуются дополнительные переходники.
Дисплей IPS
Дисплей устройства позволяет без чрезмерного напряжения глаз исследовать изображения объектов без подключения к ПК. Жидкокристаллическая матрица c технологией IPS позволяет наблюдать отчетливое изображение с углами обзора до 170⁰ без затемнения, это позволяет участвовать в исследованиях нескольким лицам и проводить наблюдения с достаточным комфортом. Дисплей имеет диагональ 2.8”, его разрешение 320 х 240 точек. Дисплей подвижно закреплен на кронштейне и имеет возможность наклона на угол до 80⁰, что позволяет настроить его положение для комфортного наблюдения.
На корпусе дисплея расположены кнопки управления основными функциями устройства.
Кнопки позволяют подключаться к сети Wi-Fi, выходить в главное меню и настраивать с его помощью необходимое разрешение, записывать на карту изображение и видео, вводить дату, настраивать яркость и отображать картинку. К дополнительным настройкам доступ можно получить в приложении T САМ.
Камера CMOS
Для захвата оптического изображения и преобразования его в цифровое устройство имеет цветной CMOS сенсор с разрешением 2Мр. Формат сенсора 1/3”, разрешение
Full HD - 1920 х 1080 при скорости передачи данных 25 кадров в секунду. Разрешение фото файлов может быть расширено в установках до 2592 х 1944. Поскольку изображение, создаваемое объективом микроскопа значительно больше размера сенсора 1/3”, камера оборудована специальной оптикой. Увеличение оптики подобрано под размер сенсора и составляет 0.3х, благодаря этому удается избежать потери значительной части полезного изображения.
Подключение по Wi-Fi
Подключение по Wi-Fi позволяет использовать смартфон или планшет и управлять дистанционно с его помощью настройками из приложения T САМ. Эта функция позволяет также сохранять необходимые файлы, обмениваться данными в учебном процессе, внося в обучение интерактивные элементы. Скачать приложение для Android и IOS можно непосредственно с дисплея устройства по QR -коду.
Хранение данных
Для сохранения результатов наблюдений в устройстве предусмотрен слот для карты памяти CF-card объемом до 64Гб. Кроме того, данные для сохранения могут быть переданы по сети Wi-Fi на любое поддерживаемое устройство.
Питание
В устройство встроен с Li-Ion аккумулятор 3.7В емкостью 650 мАч. Для зарядки аккумулятора используется стандартный сетевой адаптер 5В, приобретаемый дополнительно. Для подключения служит комплектный кабель USB2.0 - USB Type C.
Особенности
- Два в одном - камера и жидкокристаллический IPS дисплей
- Цветной CMOS сенсор с разрешением 2Мр
- Подключение по Wi-Fi и управления с устройств Android или IOS
- Наклоняемый кронштейн дисплея для комфортной работы
- Распространенный посадочный диаметр 23.2 мм
- Питание от встроенного аккумулятора
- Слот для карты памяти CF-card
- Портативный дизайн
Характеристики
-
ПроизводительМикромед
-
Размер пикселя2.5 х 2.5 мкм
-
ЭкспозицияАвто
-
Вес с упаковкой250 г
-
Формат сенсора1/3“
-
Разрешение1920 x 1080 (Full HD)
-
Разрешение фотоРасширение до 2592 х 1944
-
Оптический адаптерУвеличение 0.3х, встроен в камеру
-
Вес устройства96 г
-
Размер в упаковке123 х 110 х 72 мм
-
ТипУстройство визуализации
-
Установка на микроскопØ23.2 мм
-
СенсорCMOS 2Мр
-
ИК-фильтр400 - 635 нм (>93%)
-
Карта памяти (дополнительно)CF-card до 64 Гб
-
ТехнологияIPS
-
Размер2.8" (56 х 41 мм)
-
Разрешение320 х 240
-
Угол наклонадо 80⁰
-
Приложение для мобильных устройствT САМ
-
Поддерживаемые устройстваAndroid, IOS
-
Передача данныхWi-Fi 2.4гГц
-
Диапазон рабочих температур+5…+40°C
-
Рабочий диапазон относительной влажности20…90%
-
Питание от аккумулятораОт встроенного аккумулятора, 3.7В / 650 мАч
-
Зарядка аккумулятораЧерез сетевой адаптер DC 5V
-
Размеры устройства64 х 82 х 90 мм
