Видеоокуляр ToupCam U3ISPM20000KPA USB3.0
Нет в наличииОписание
Для чего предназначен видеоокуляр
Видеоокуляр (или окулярная камера) используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.
Видеоокуляр осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. ToupCam U3ISPM20000KPA позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы. Устройство может использоваться с микроскопами любого типа: как монокулярными, так и бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.
ToupTek Photonics
Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek признана во всем мире.
Для эталонного качества изображения
Видеоокуляр ToupCam U3ISPM20000KPA построен на цветном CMOS сенсоре AR2020 20Мр формата 1/1.8" с физическими размерами 7.17x5.38 мм. Устройство поддерживает запись фото и видеофайлов с максимальным разрешением 5120х3840. Благодаря ИК-фильтру, обрезающему излучение с длинами волн более 700 нанометров, обеспечиваются минимальные искажения цвета.
В схему обработки данных добавлен специализированный буфер для достижения максимальной скорости работы с портом USB 3.0. Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam U3ISPM20000KPA, редко нуждаются в серьезной постобработке.
Бинаризация
В видеоокуляре ToupCam U3ISPM20000KPA используется технология бинаризации или биннинг. Посредством этой технологии осуществляется объединение соседних пикселей в группы 1х1 и 2х2 пикселя. В результате пропорционально уменьшается разрешение сенсора, но достигается увеличение площади пикселя. Благодаря этому увеличивается чувствительность и динамический диапазон. При работе с малыми увеличениями, когда изображение объекта, создаваемого объективом, имеет значительную яркость, бинаризация не применяется и сенсор будет иметь большое количество активных пикселей малого размера. При работе же с большими увеличениями, когда яркость изображения мала, на первом месте находится не разрешение, а чувствительность. В этом случае пиксели увеличенной площади позволяют получить высокую чувствительность и меньший уровень шума. Как следствие, будет записано изображение более высокого качества.
Цифра плюс оптика

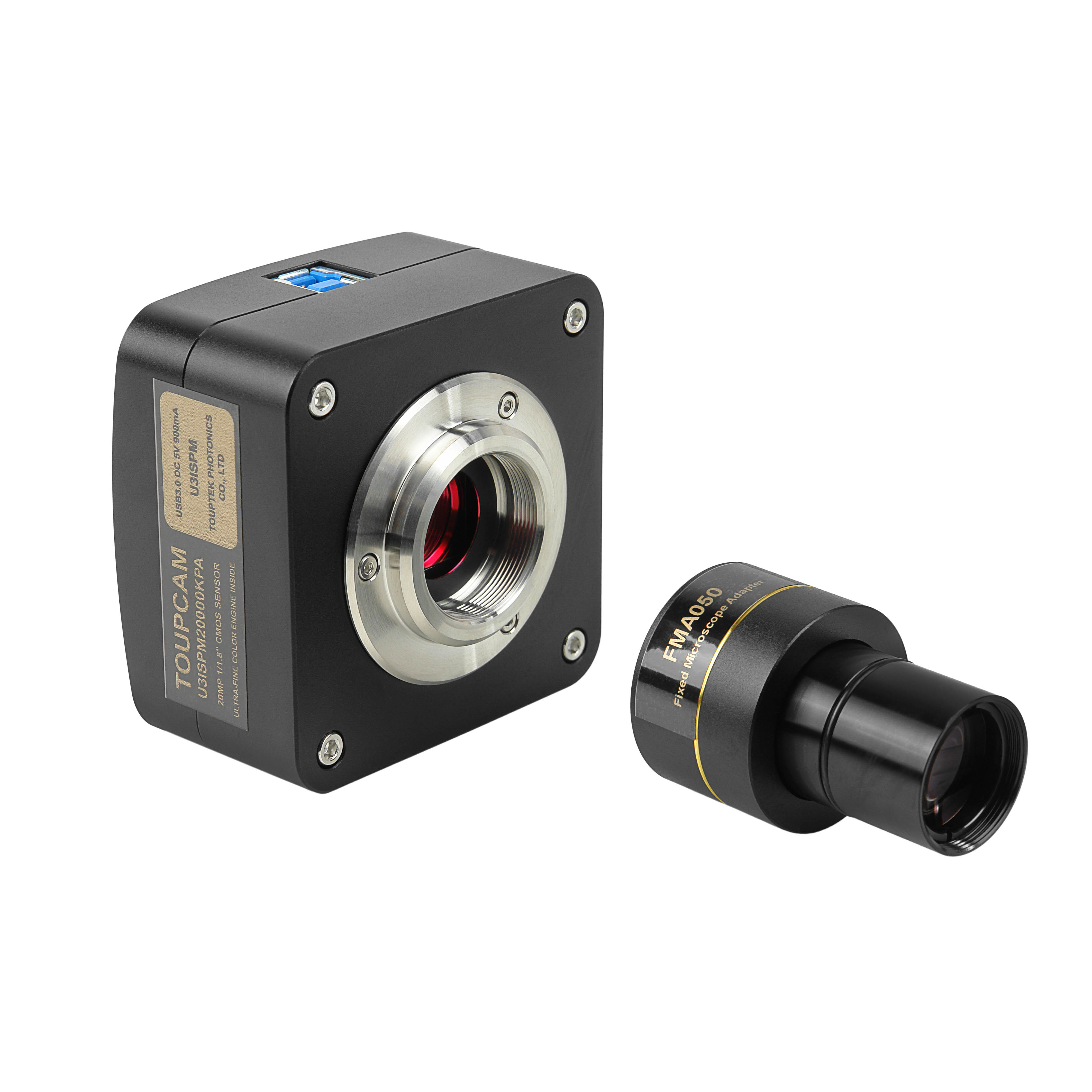

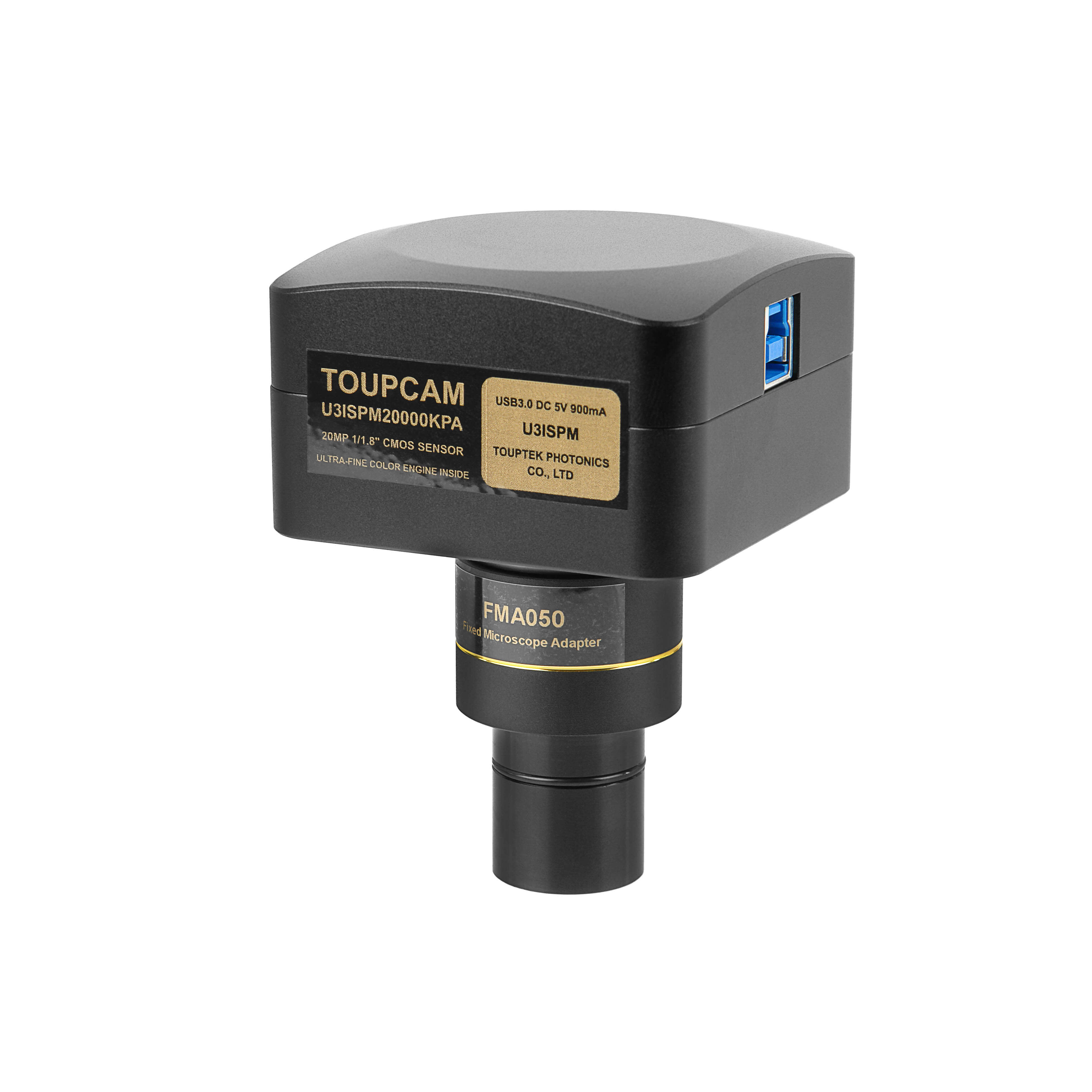

ToupCam U3ISPM20000KPA устанавливается на микроскоп с помощью специального оптического адаптера. Его оптика обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Это способствует эффективному использованию всей площади изображения и за счет максимально полного использования разрешения позволяет избежать потерь информативности исследований. Также использование оптики позволяет получать большее цифровое увеличение при программном масштабировании. Видеоокуляр комплектуется оптическим адаптером FMA050 с увеличением 0.5х, подобранным для сенсора формата AR2020.
Проще не бывает
Для того, чтобы начать работу с видеоокуляром, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации.
Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.
Подойдет к любому микроскопу

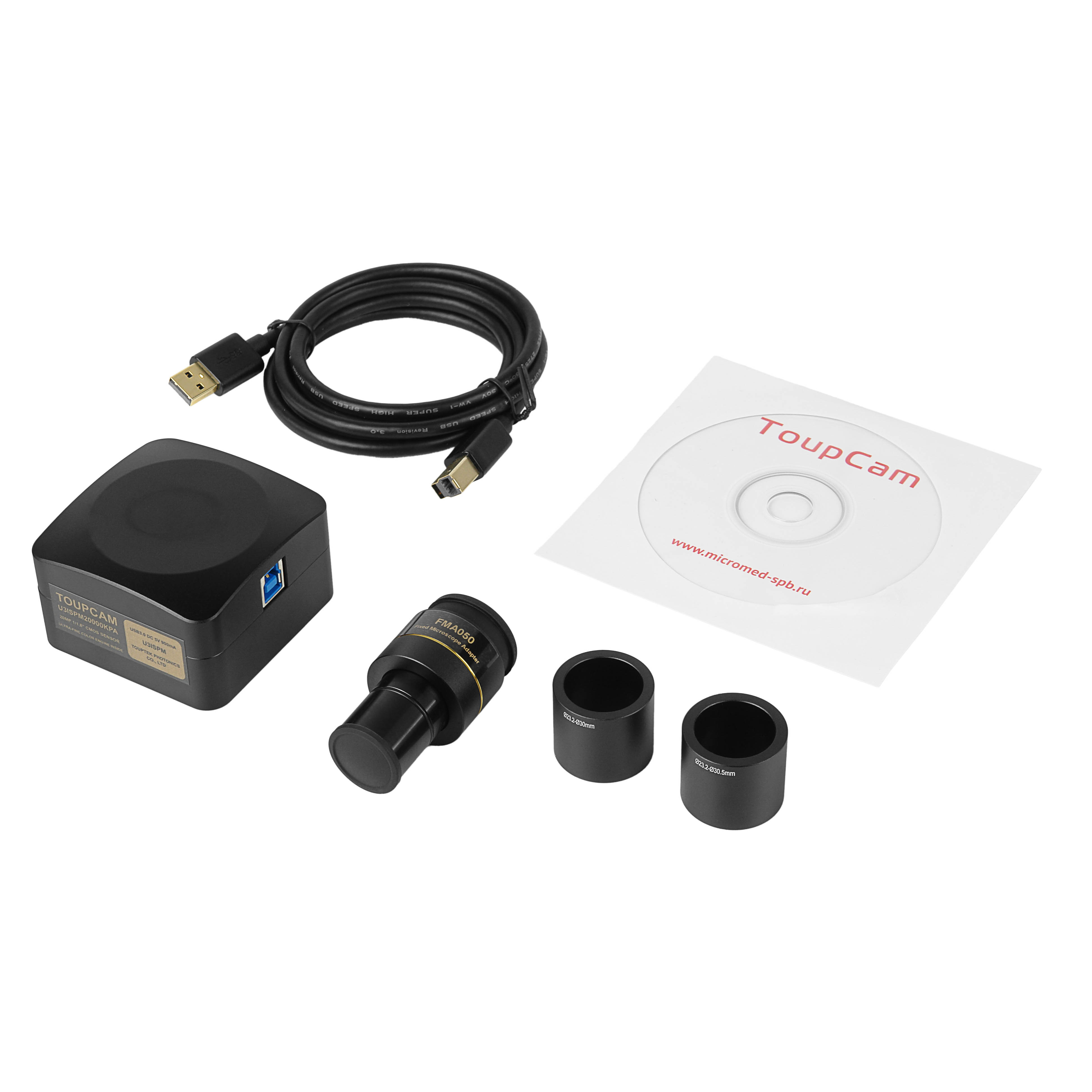

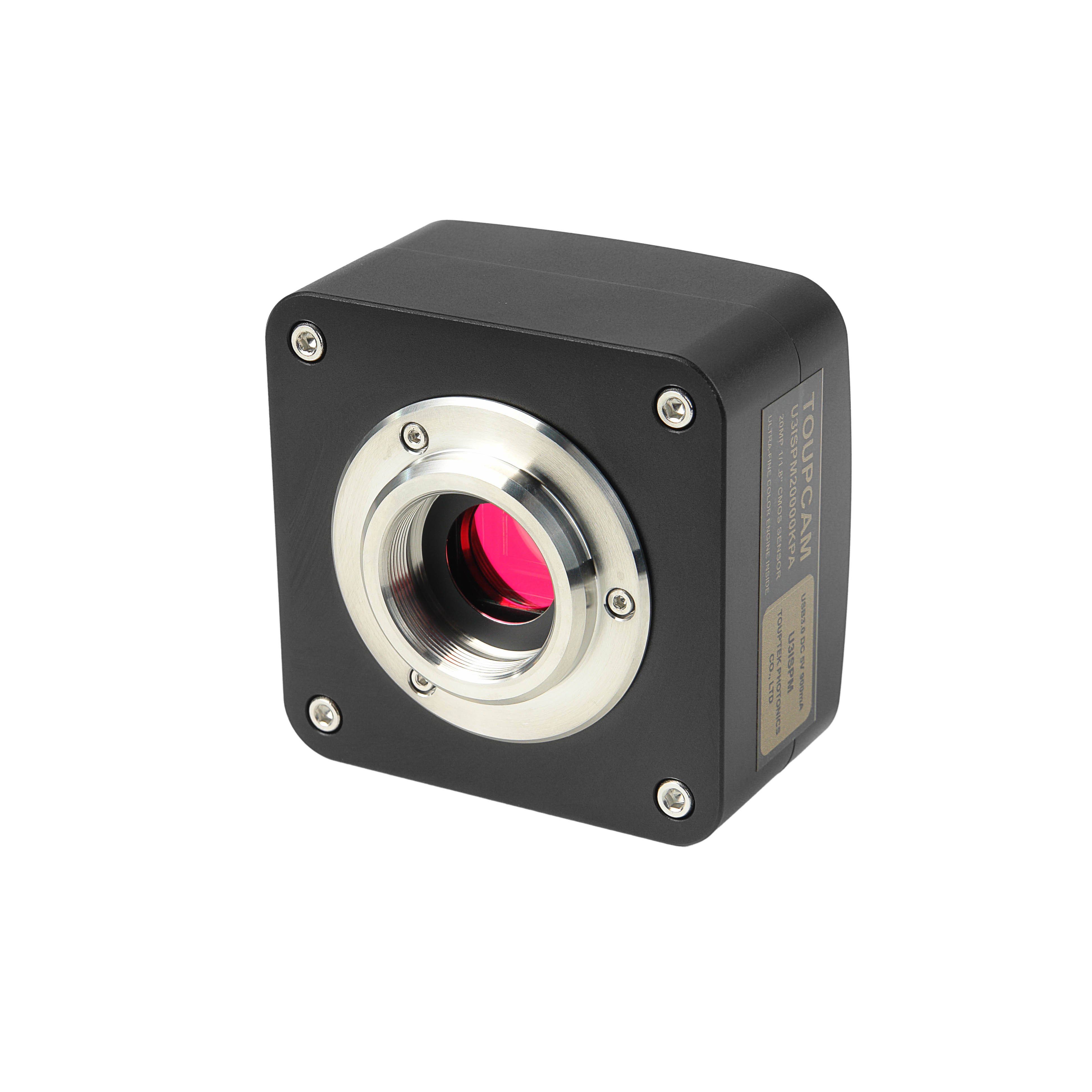

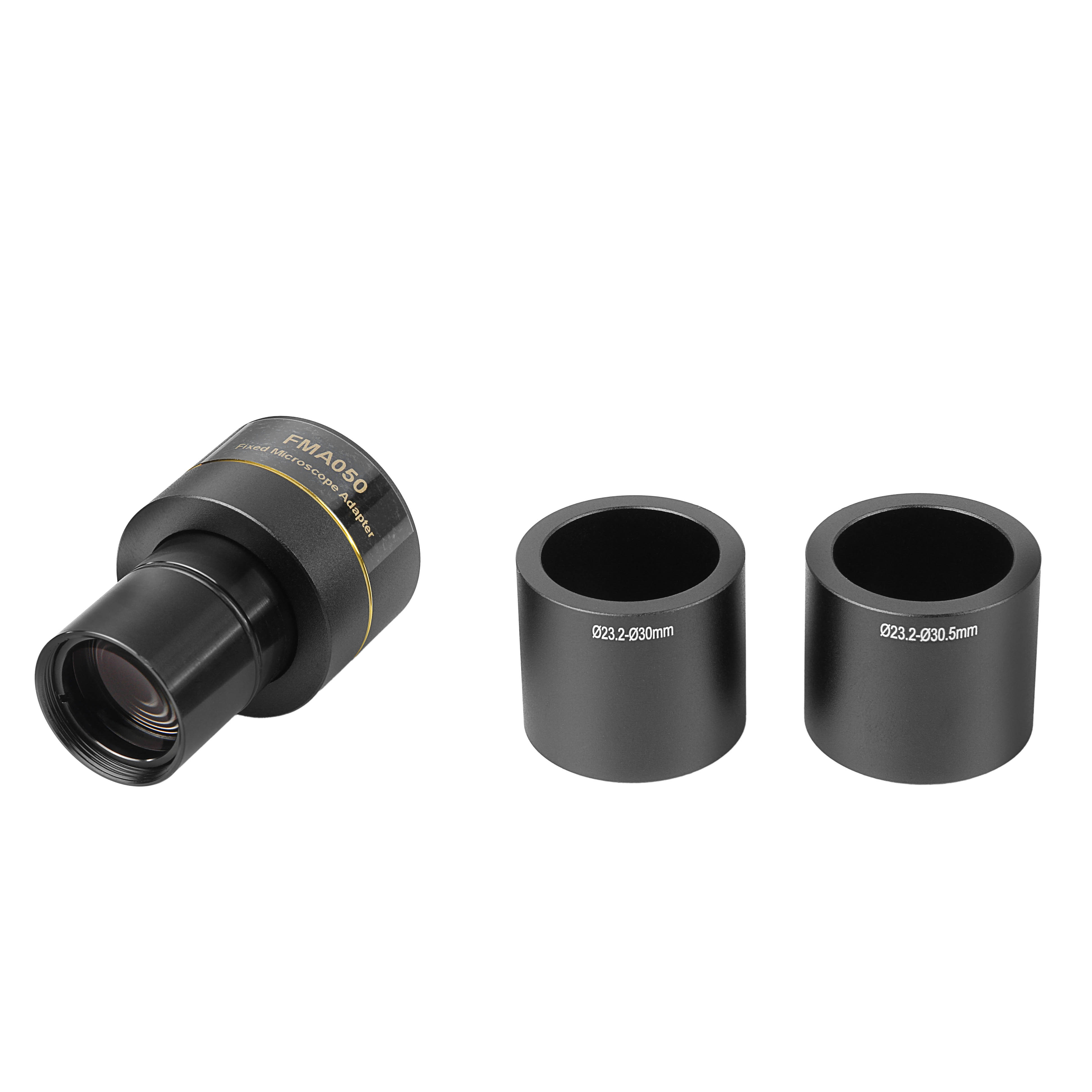

В видеоокуляре ToupCam U3ISPM20000KPA используется передовая и распространенная система крепления стандарта C-mount. Это позволяет при необходимости использовать с видеоокуляром оптические адаптеры разных увеличений, необходимые для точной подгонки размеров поля при работе с различными объективами. В комплект к видеоокуляру входят переходники 23.2/30.0 и 23.2/30.5, благодаря чему не возникнет никаких трудностей при установке видеоокуляра на микроскопы с окулярными тубусами различных диаметров.
Программное обеспечение
В комплект к видеоокуляру входит оригинальное ПО ToupView, поддерживаемое большинством операционных систем. ПО обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие.
Полезным дополнением к видеоокуляру ToupCam U3ISPM20000KPA станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.
Особенности:
-
Цветной CMOS сенсор 20Мр.
-
Запись фото и видео с разрешением 5120х3840.
-
Применяемая технология бинаризации 1х1 и 2х2 позволяет повышать чувствительность сенсора и снижать уровень шумов при работе с большими увеличениями микроскопа.
-
Совместимость с большинством операционных систем.
-
В комплекте оптический адаптер 0.5х.
-
Широко распространенный установочный стандарт C-mount позволяет использовать оптические адаптеры различных увеличений.
-
В комплекте переходники 23.2/30.0 и 23.2/30.5, что позволяет устанавливать видеоокуляр на микроскопы с тубусами различных диаметров.
-
Программное обеспечение ToupView в комплекте.
Программное обеспечение для видеоокуляра ToupCam U3ISPM20000KPA можно скачать здесь.
Характеристики
-
ПроизводительToupTek
-
Размер сенсора7.17x5.38 мм
-
Размер пикселя1.4х1.4 мкм
-
Спектральный диапазон380 – 650 нм
-
Экспозиция0.2 - 15000 мс
-
Операционная системаWin / Mac OS / Linux
-
Программное обеспечениеToupView
-
Вес с упаковкой650 г
-
Технология сенсораCMOS (цветной)
-
Формат сенсора1/1.8"
-
Тип сенсораAR2020
-
Разрешение20Мр
-
ИК-фильтр сенсораЕсть
-
Режим съемкиФото / видео
-
Разрешение фото5120х3840
-
Формат файлов фотоJPG, PNG, TIFF
-
Формат файлов видеоWMV, MP4, AVI
-
Тип разверткиПрогрессивная
-
Режимы экспозицииАвто / Ручной
-
Настройка баланса белогоАвто / Ручной
-
Бинаризация1х1, 2х2
-
Интерфейс подключенияUSB 3.0 5 Гбит/с
-
Установочный стандартC-mount / 23.2
-
Оптический адаптер0.5х / C-mount
-
Питаниеот USB порта ПК
-
Материал корпусаАлюминиевый сплав
-
МодельU3ISPM20000KPA
-
Рабочая температураОт -10 до +50 °С
-
Чувствительность8.4 ke/люкс-сек
-
Разрешение, 20 к/с5120х3840
-
Разрешение, 45 к/с2560x1920
-
Формат RAWесть
-

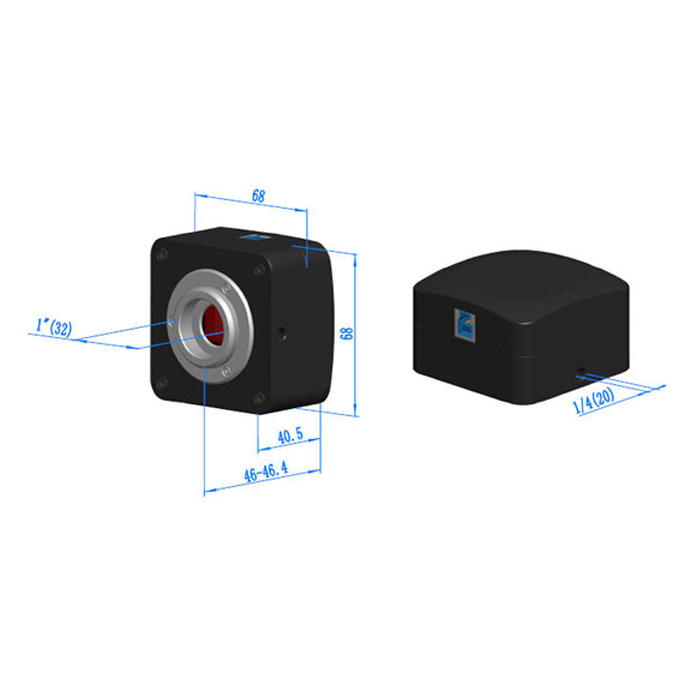

Размеры устройства без адаптера68х68х44 мм
-
Вес устройства295 г
-
Размер в упаковке150х150х100 мм
